2021-07-04 Homematic IP Node-RED Türschlossantrieb

Wohnungstüre fernsteuern.

Für meine Hausautomatisation verwende ich eine ⎇Homematic IP CCU3 und programmiere diese mit ⎇Node-RED bzw. ⎇RedMatic.

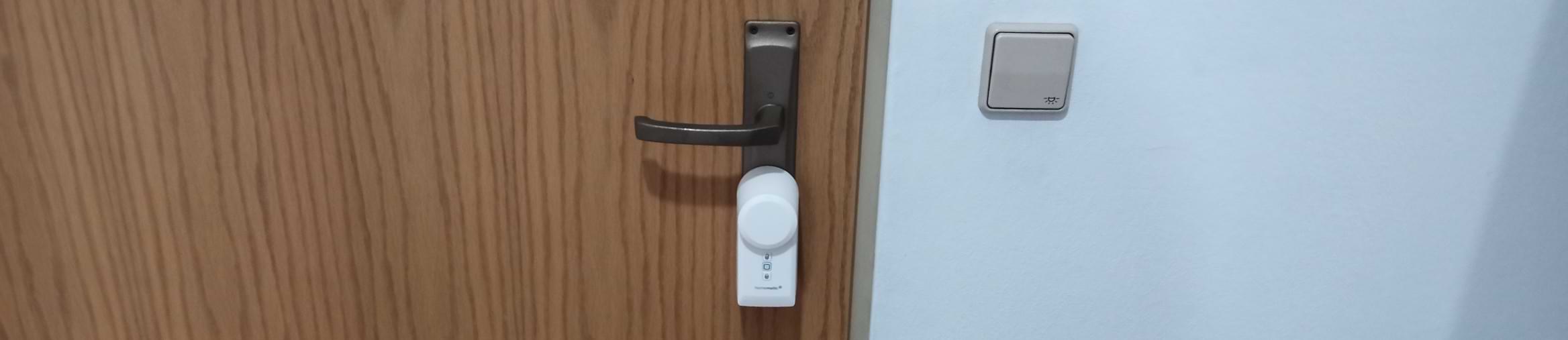

Das ⎇HmIP-DLD ist ein Homematic IP Türschlossantrieb.

Über den Datenpunkt LOCK_TARGET_LEVEL, auf Kanal 1, läßt er sich per Übergabe von int-Werten steuern:
0 = Schloss verriegeln
1 = Schloss entriegeln
2 = Schloss entriegeln und Schlossfalle kurz zurück ziehen (alias Öffnen).

Der Datenpunkt hat selber keine Ausgabe. Dafür gibt es LOCK_STATE, der einen der folgenden Ausgaben von sich gibt:
0 = Eine Ver- oder Entriegelung wird gerade durchgeführt.
1 = Schloss wurde verriegelt.
2 = Schloss wurde entriegelt.

Es gibt keine Ausgabe, wenn nur die Schlossfalle bewegt wurde! Genausowenig wie wenn sich der Status nicht verändert hat. Sprich wenn man einem verschlossenen Antrieb nochmal das Verriegeln-Signal schickt. LOCK_STATE sendet deswegen nicht nochmal eine Eins. (Interessanterweise Piepst das HmIP-DLD, wenn man das Entriegeln-Signal sendet, obwohl es schon entriegelt ist. Für Verriegeln macht es dass nicht.)

Schlüsselbundfernbedienung
Es gibt von Homematic IP drei sogenannte Schlüsselbundfernbedienungen:
⎇HmIP-KRCK
⎇HmIP-KRCA
⎇HmIP-KRC4
Wie sich das im Falle der Homematic IP Cloud Lösung verhält weis ich nicht, aber mit der CCU3 lassen sich alle Fernbedienungen frei für alle Funktionen einsetzten. Sie unterschieden sich also nur anhand der Symbole auf den Tasten. Entsprechend habe ich mich für die neutrale HmIP-KRC4 entschieden.

Direktverknüpfung
Homematic hat als Alleinstellungsmerkmal unter den Smarthome-Lösungen die Option, das Geräte für viele Aktionen Peer-to-peer direkt miteinander kommunizieren können. Das wird dort direkte Verknüpfung genannt. Auch wenn ich sonst persönlich per Node-RED alles auf der CCU3 zentral steuere, richte ich als Backup eine Direktverknüpfung zwischen einer Taste der Fernbedienungen und der Öffnen-Funktion des Türschlossantriebs ein.
Dadurch schließe ich aus, das mich ein Programmierfehler oder Stromausfall aussperrt! Bevor eine direkte Verknüpfung erstellt werden kann, muss in den Geräteeinstellungen, bei Kanal 10, eine Benutzerberechtigung erteilt werden. Anschließend kann unter Direkte Verknüpfungen die Taste mit dem Benutzer und danach mit der Öffnen-Aktion verbunden werden.

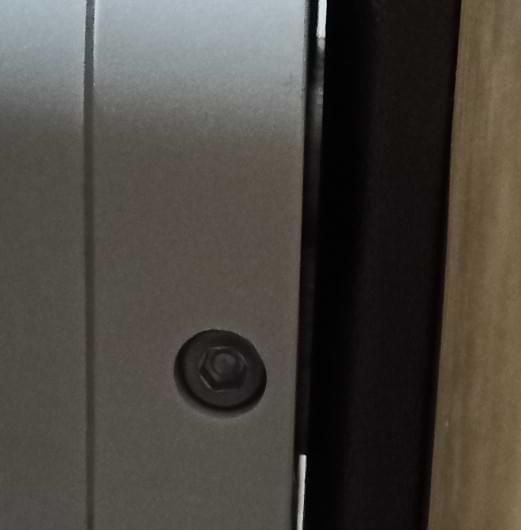

Ganz allgemein bin ich mit dem Antrieb zufrieden. Wer schon mal an einer Tür geschraubt hat, weiß was für ein lauter Schallkörper das sein kann. Als jemand der nicht gerne Aufmerksamkeit auf sich zieht kann ich sagen, das der "Lärm" im Flur gering ist. Ob es an diesem kleinen Spalt liegt, den ich gelassen habe?



Da das vorhandene Türschloss innen zu kurz war und über keine Not- / Gefahrenfunktion verfügte, habe ich es vor der Montage des Antriebs, gegen ein ⎇IKON SK6 FP04 Doppelzylinder ersetzt.

Update 2023-10-16: Der HmIP-DLD lief, mit den drei zum Lieferumfang gehörenden AAs, 27,5 Monate bis zur ersten Batteriewarnung. IMHO Nicht übel. :-) Ich habs nicht drauf angelegt und gleich bei der ersten Meldung die Batterien gewechselt. Man hörte aber noch kein Schwächeln des Motors. Wäre vermutlich noch einige Zeit gegangen.
