2024-09-06 Homematic IP HmIP-RGBW Schreibtischlampe

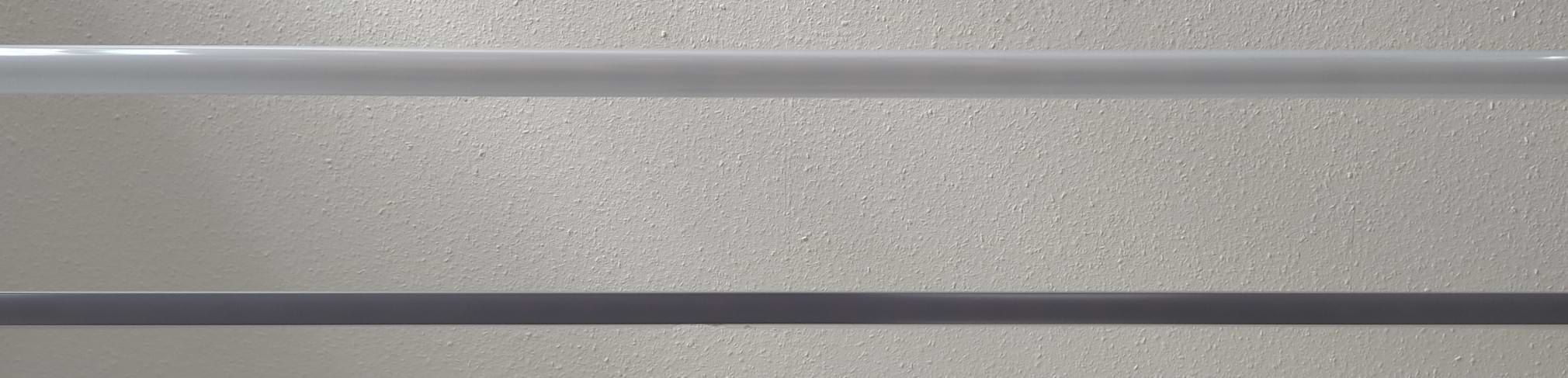

Tischlampe von unten

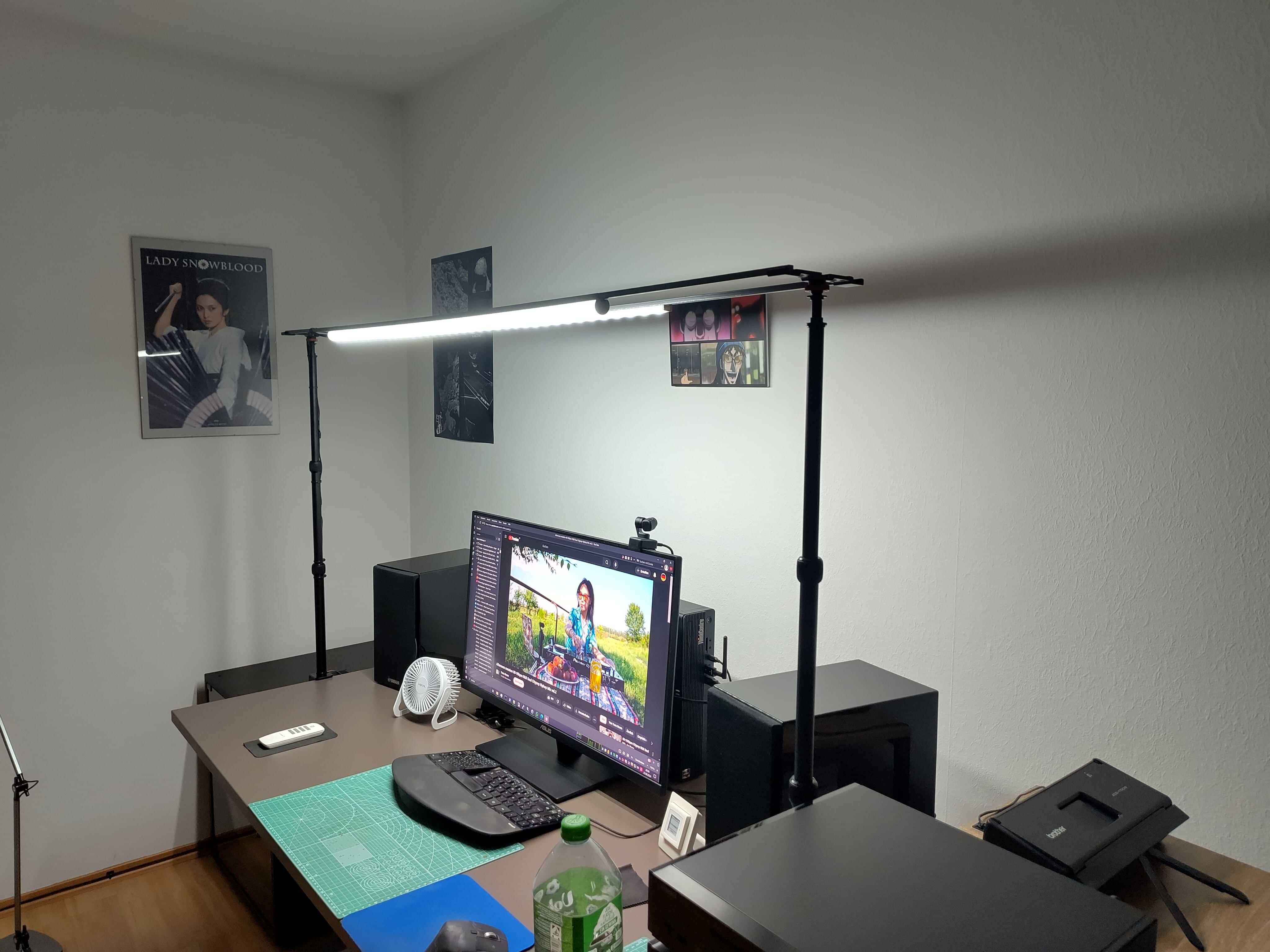

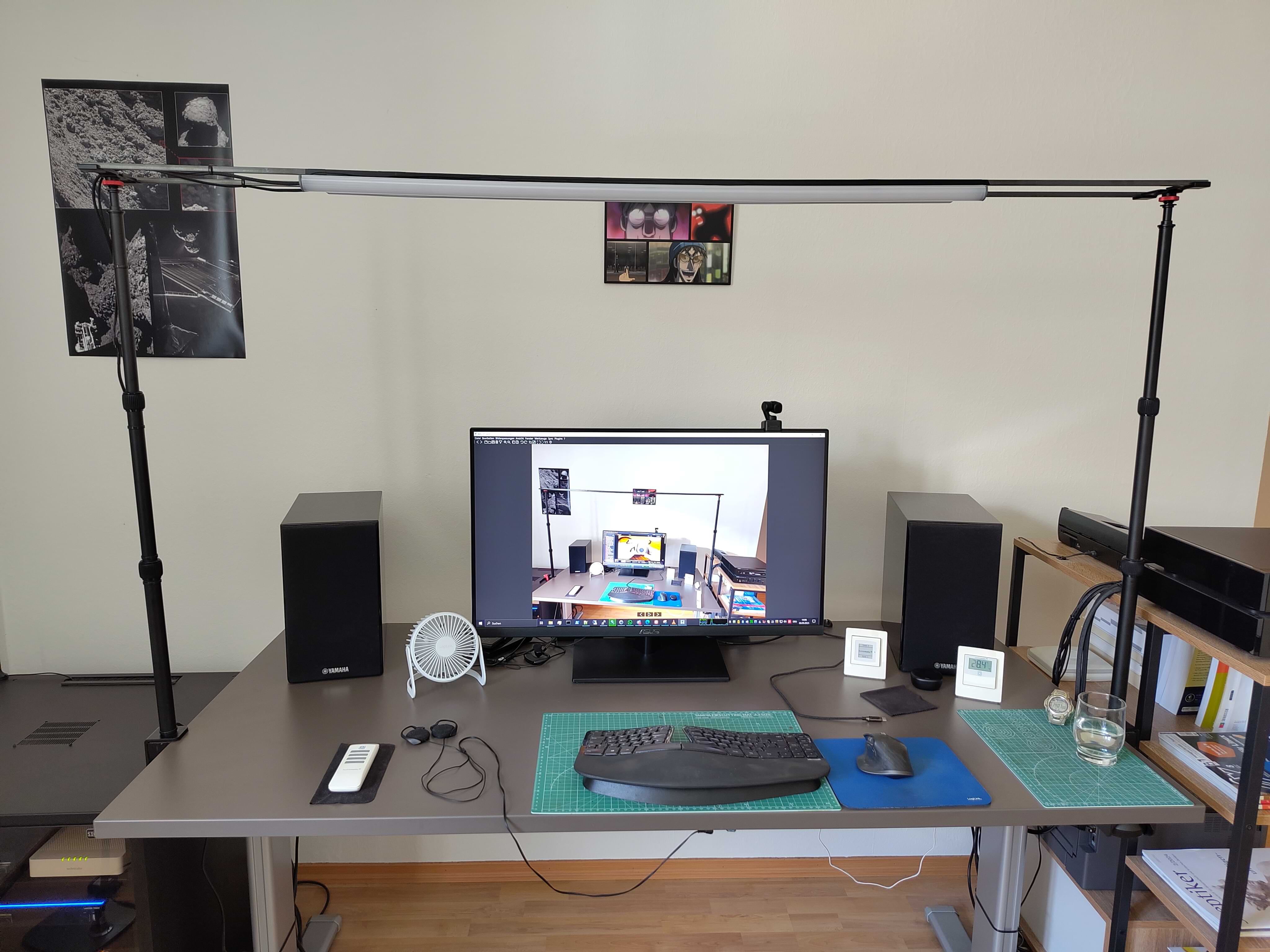

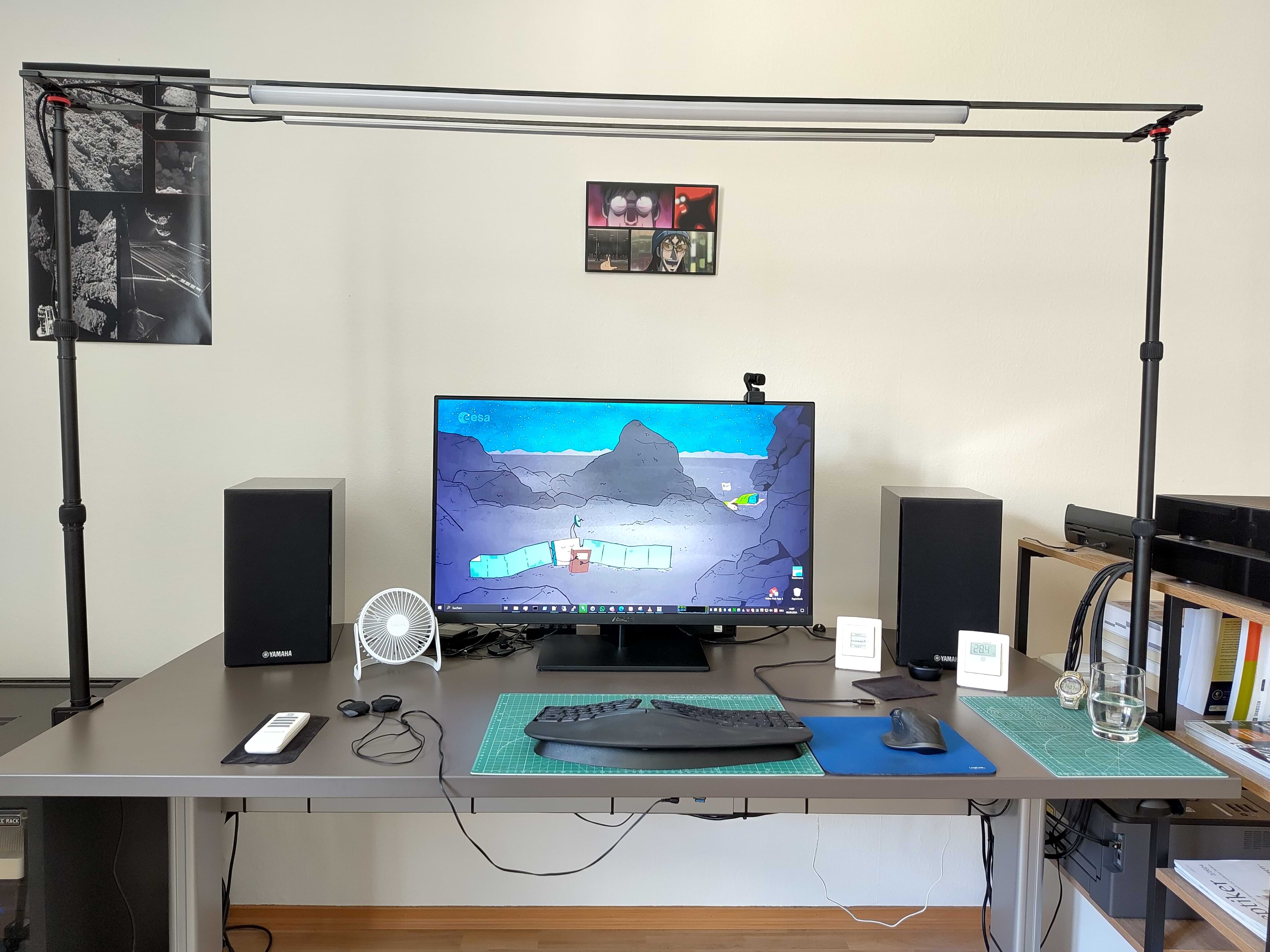

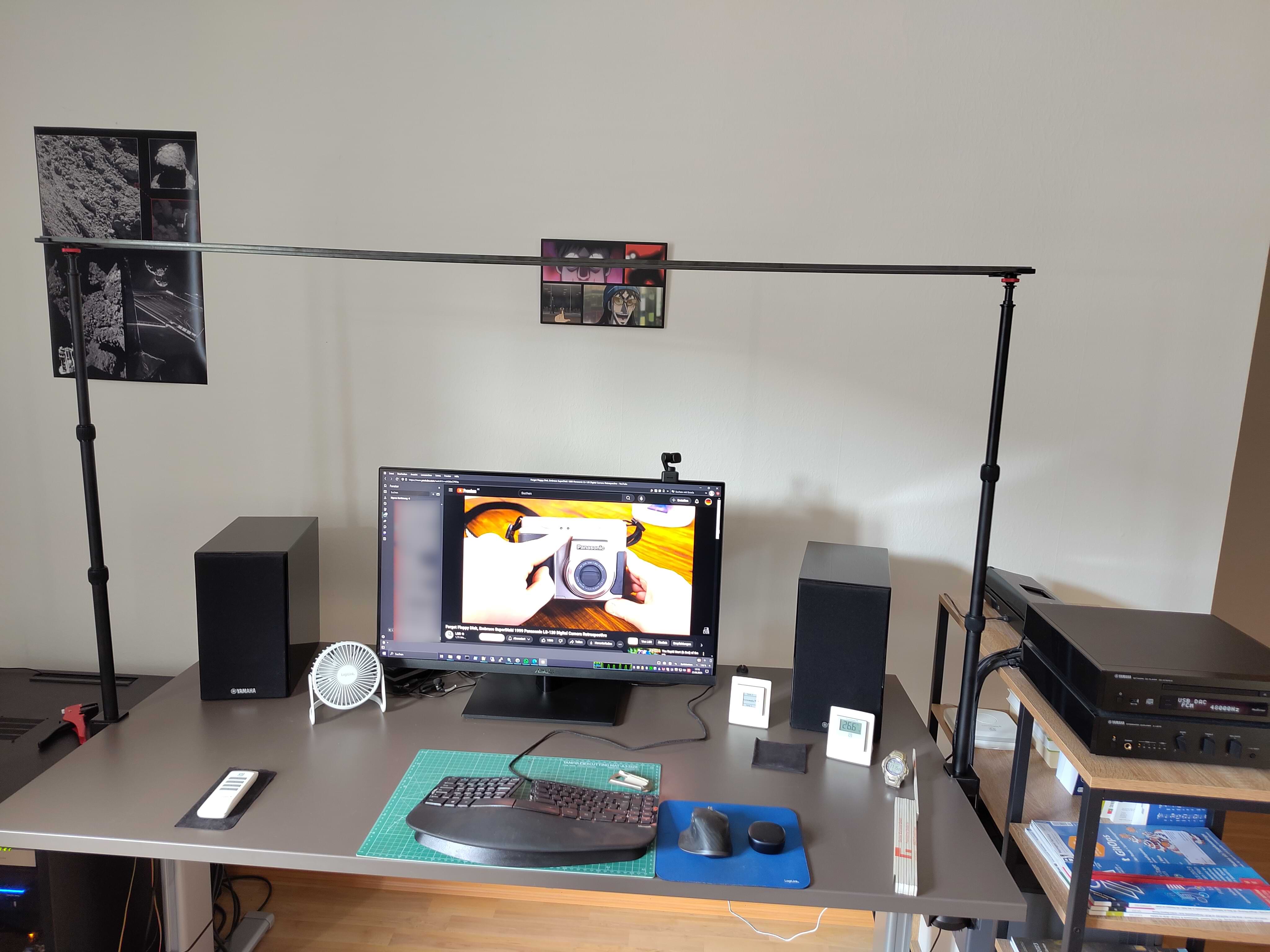

Gebastelte Schreibtischlampe

Für meine Hausautomatisation verwende ich eine ⎇Homematic IP CCU3 und programmiere diese mit ⎇Node-RED.

Unter Zuhilfenahme von einem ⎇HmIP-RGBW habe ich mir eine LED-Schreibtischlampe gebastelt. Dies hier ist weniger eine Anleitung, als eine Beispiel, was ich gemacht habe. Mein Ziel war es, zwei Leuchten zu haben, die unterschiedlich ausleuchten. Einmal eine Art generelles Licht, das auch das Zimmer mit beleuchtet und eine Art ScreenBar/Monitorlampe, die nur denn Nahbereich um den Bildschirm ausleuchtet.



Teileliste:
1x ⎇Homematic IP HmIP-RGBW

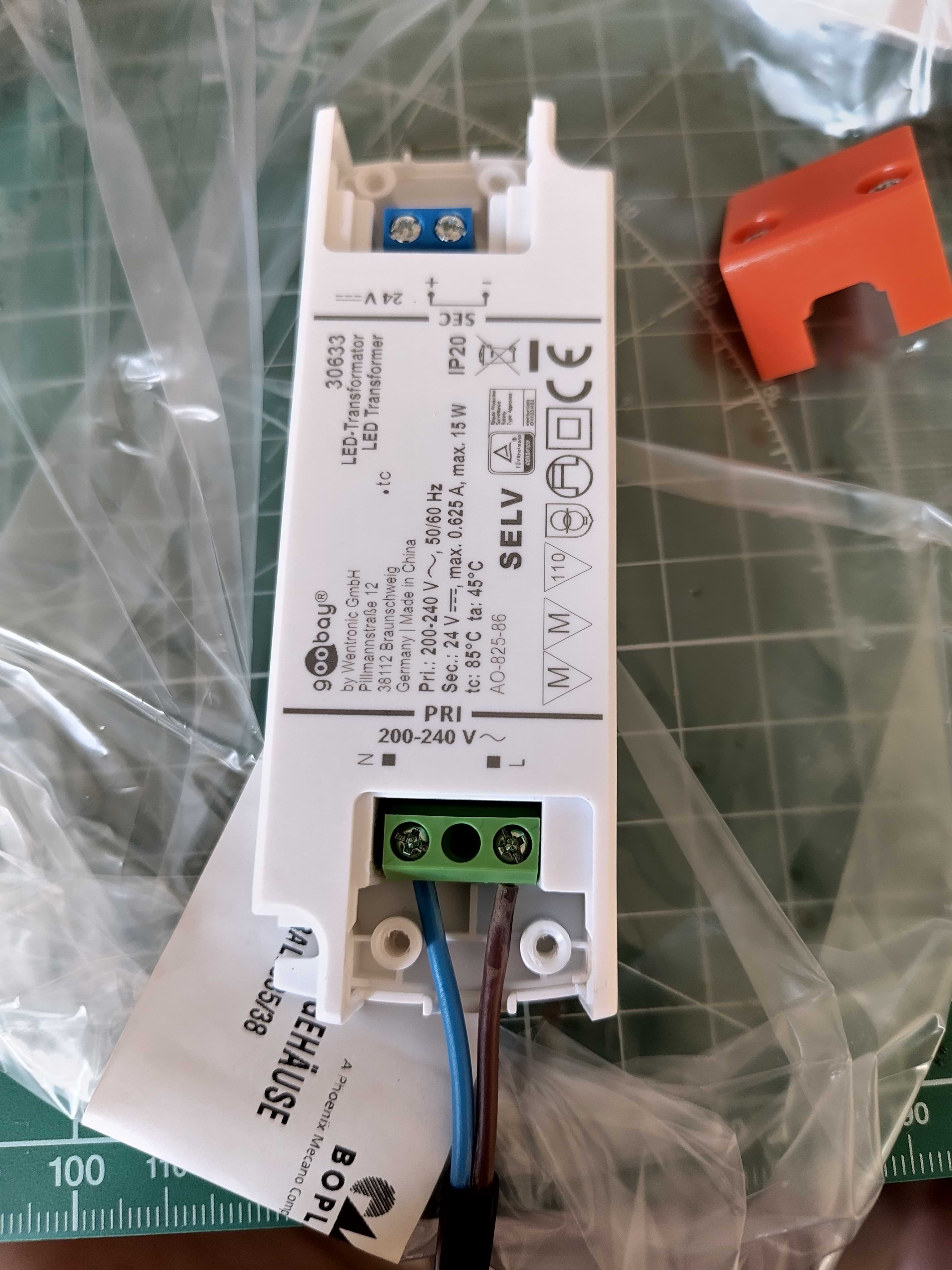

1x ⎇24V 15W Netzteil
1x ⎇Netzkabel mit Eurostecker
1x ⎇Kunststoffgehäuse 200 x 112 x 51 mm
1x ⎇Tunable White LED-Streifen 2,5m
1x ⎇Kabel zur Verbindung von LED-Streifen 10m
1x ⎇LED-Profilstreifen mit gewölbten Diffusor 1m
1x ⎇LED-Profilstreifen mit Diffusor 1m

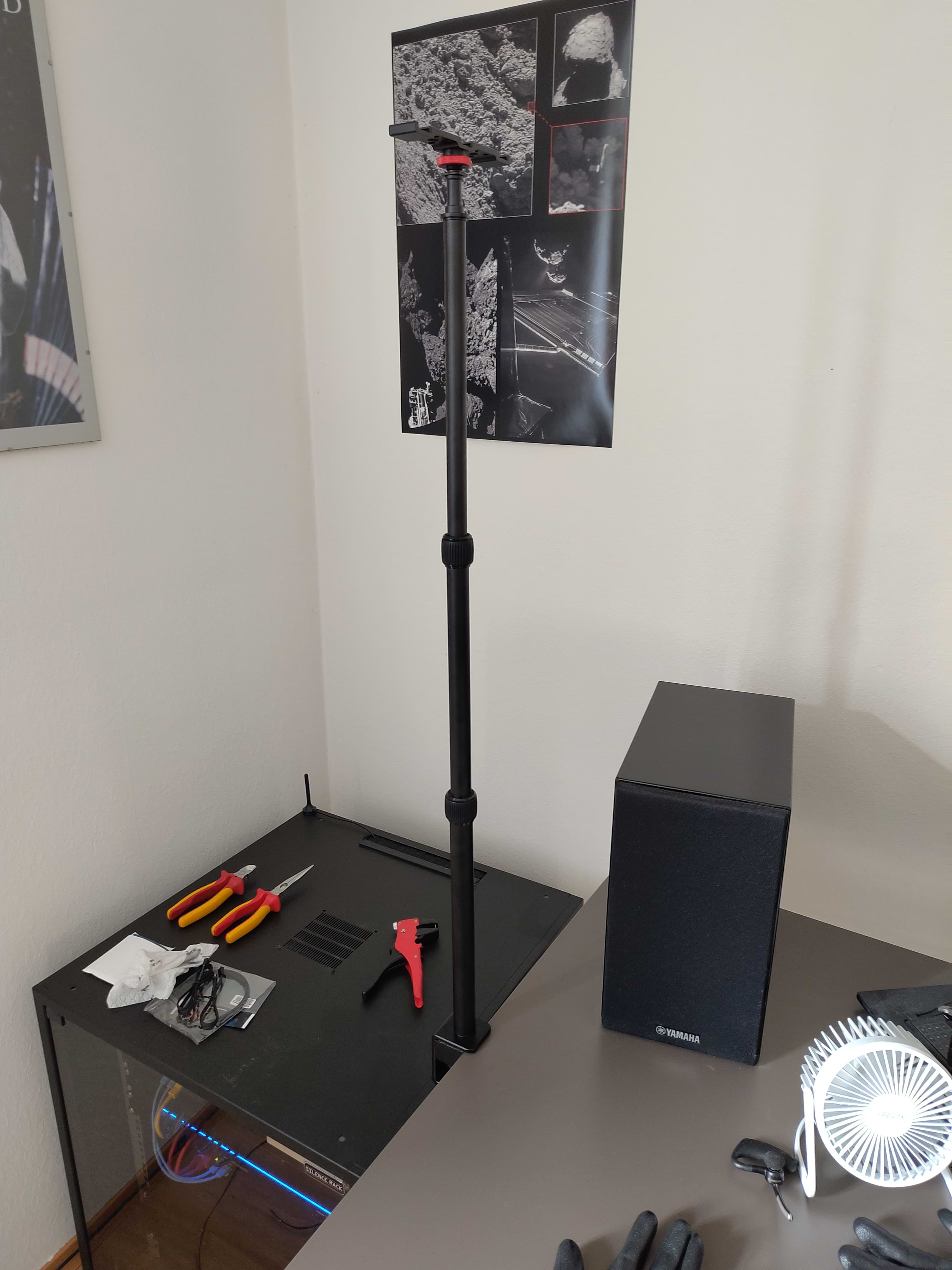

2x ⎇Tischstativ
2x ⎇Dual Kamera Blitzschiene
2x Vierkantstahl 8 x 2000 mm
Mindestens 2m Montageband/Starkes doppelseitiges Klebeband

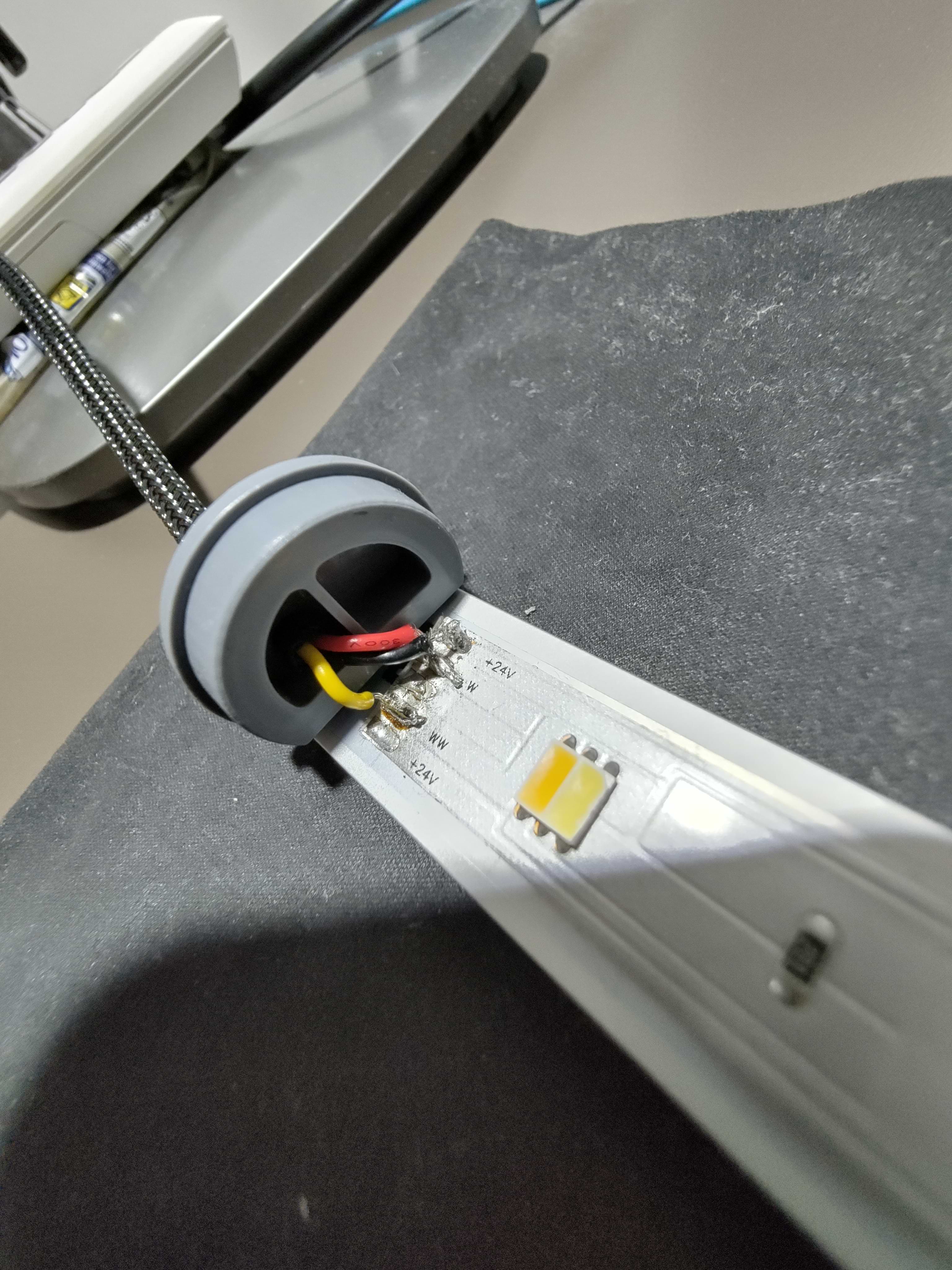

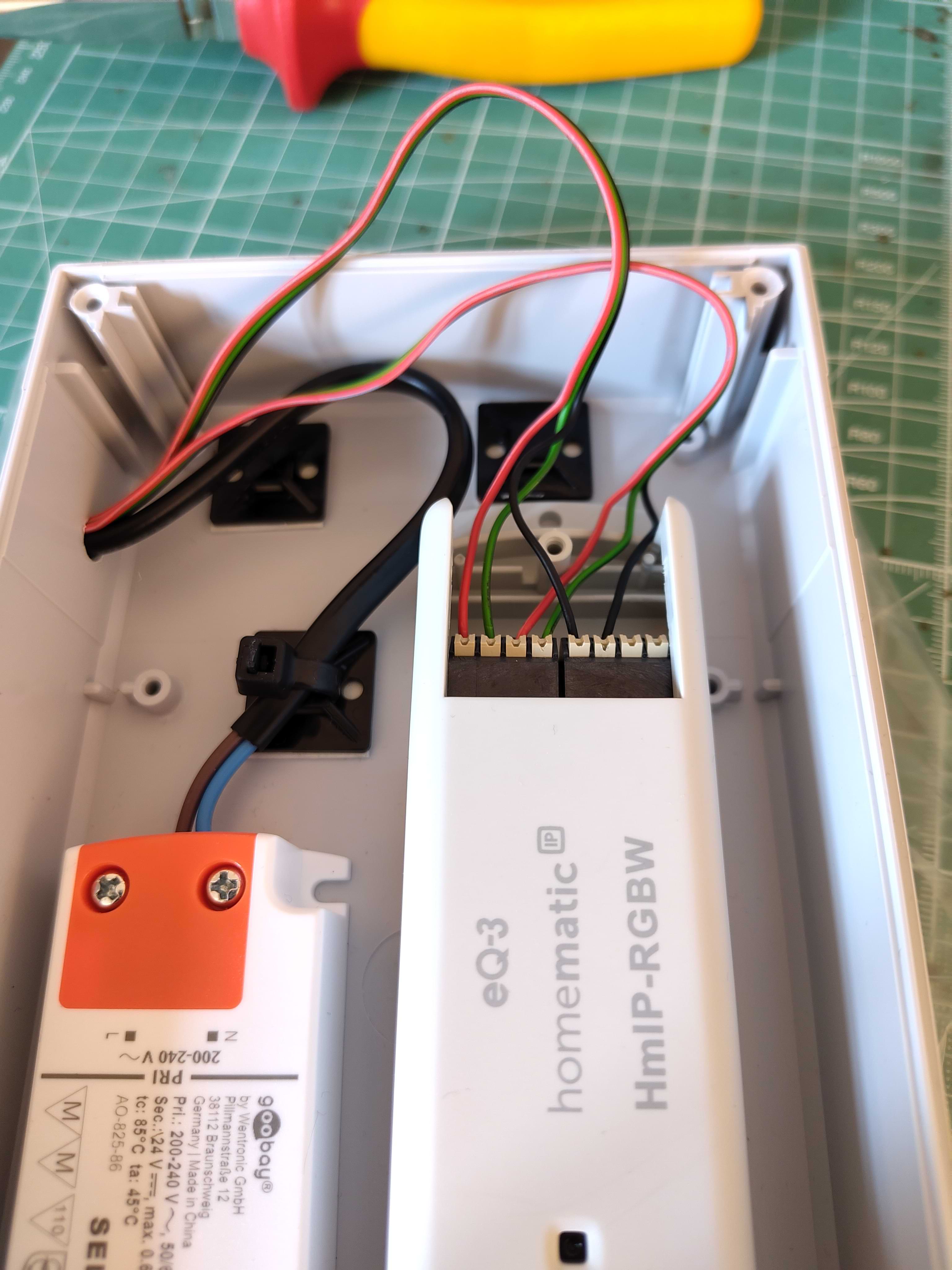

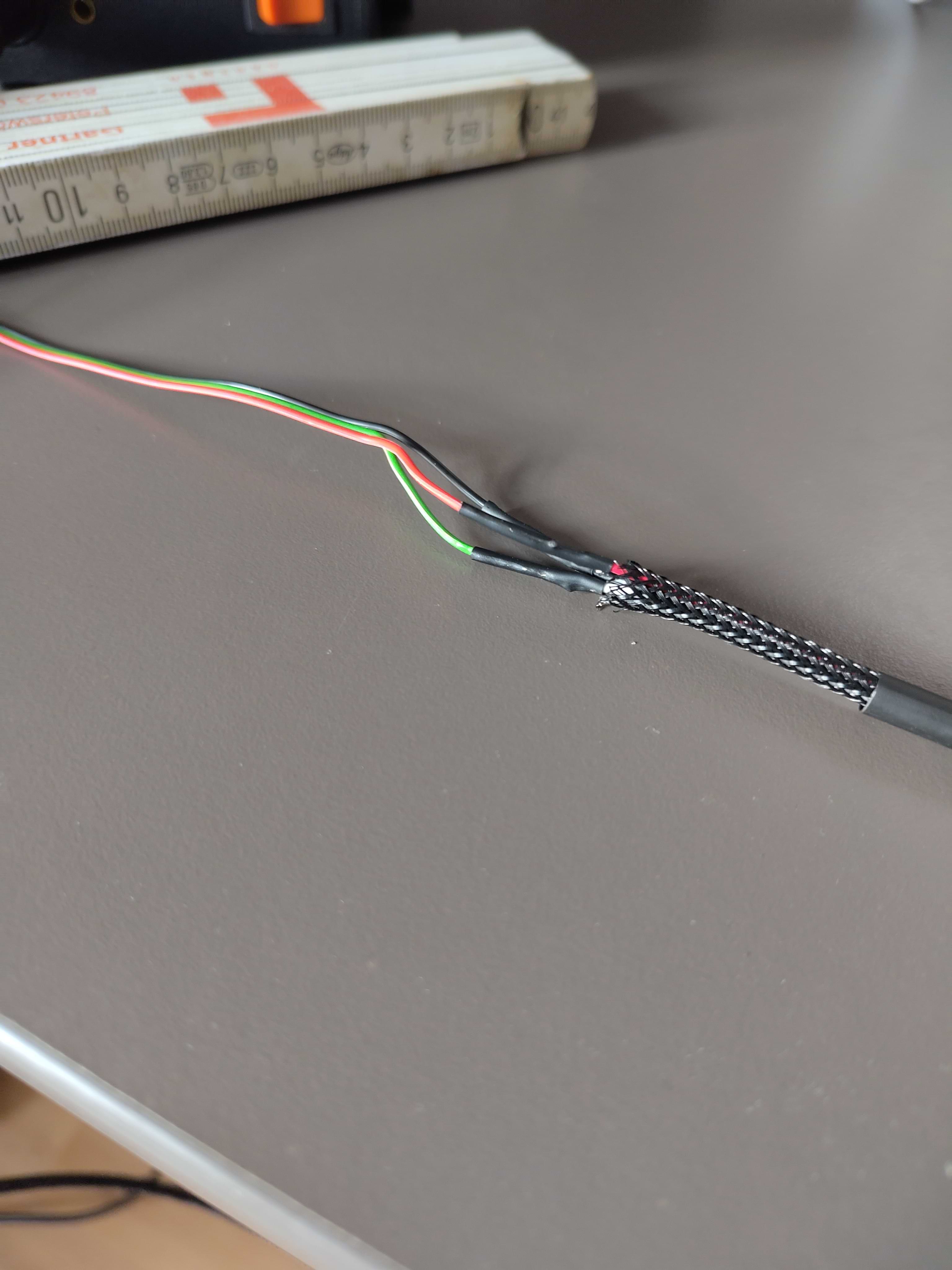

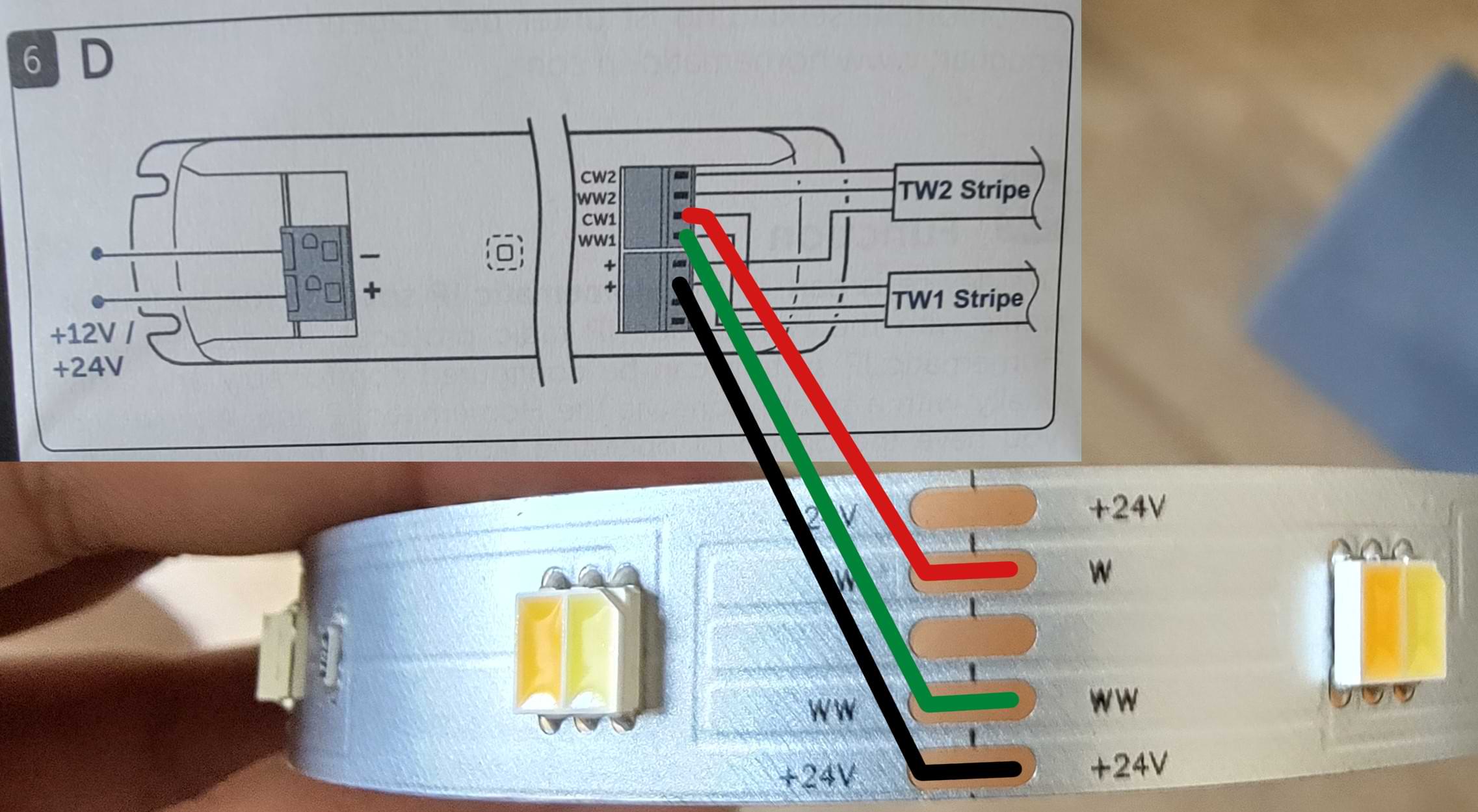

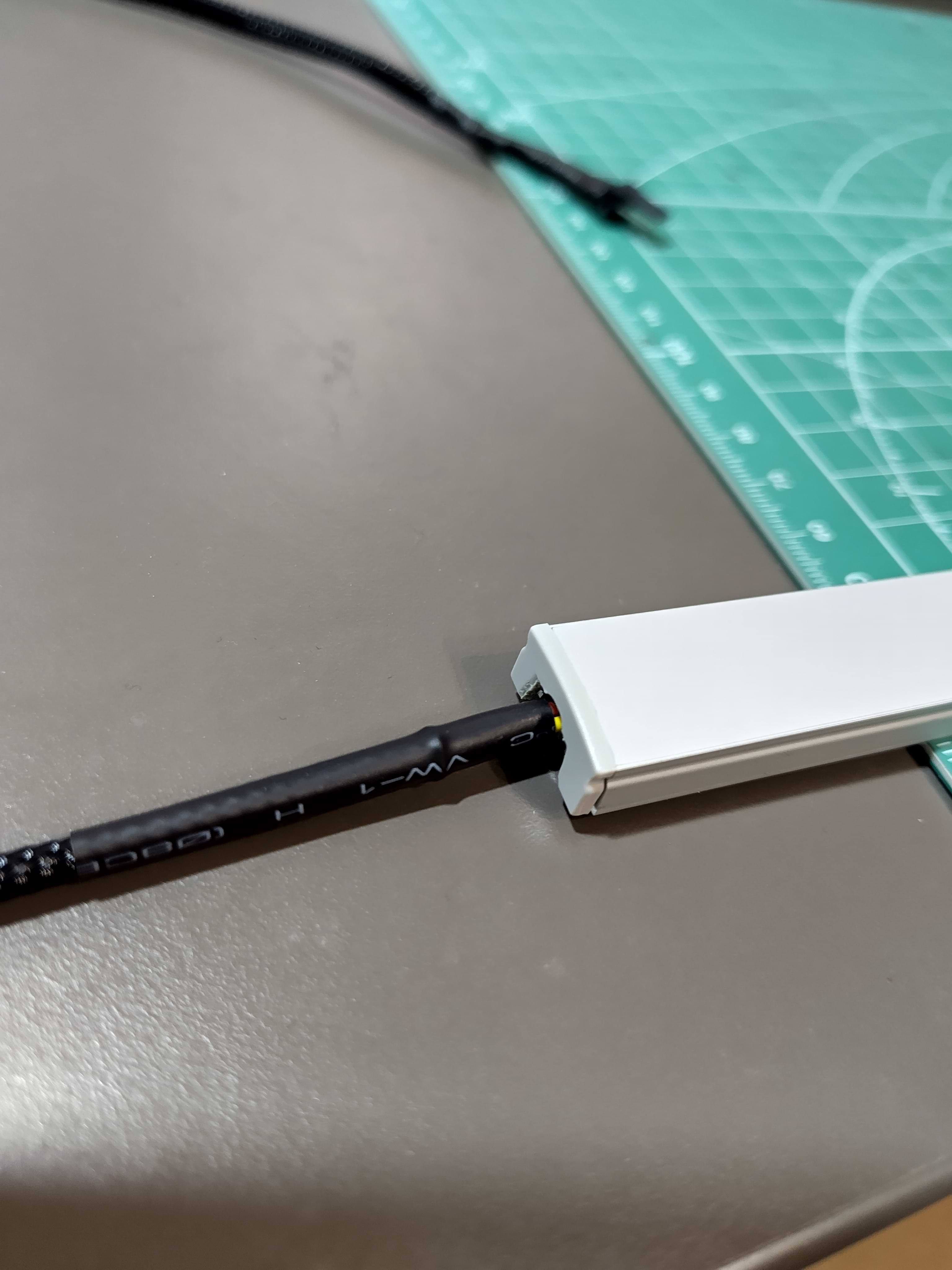

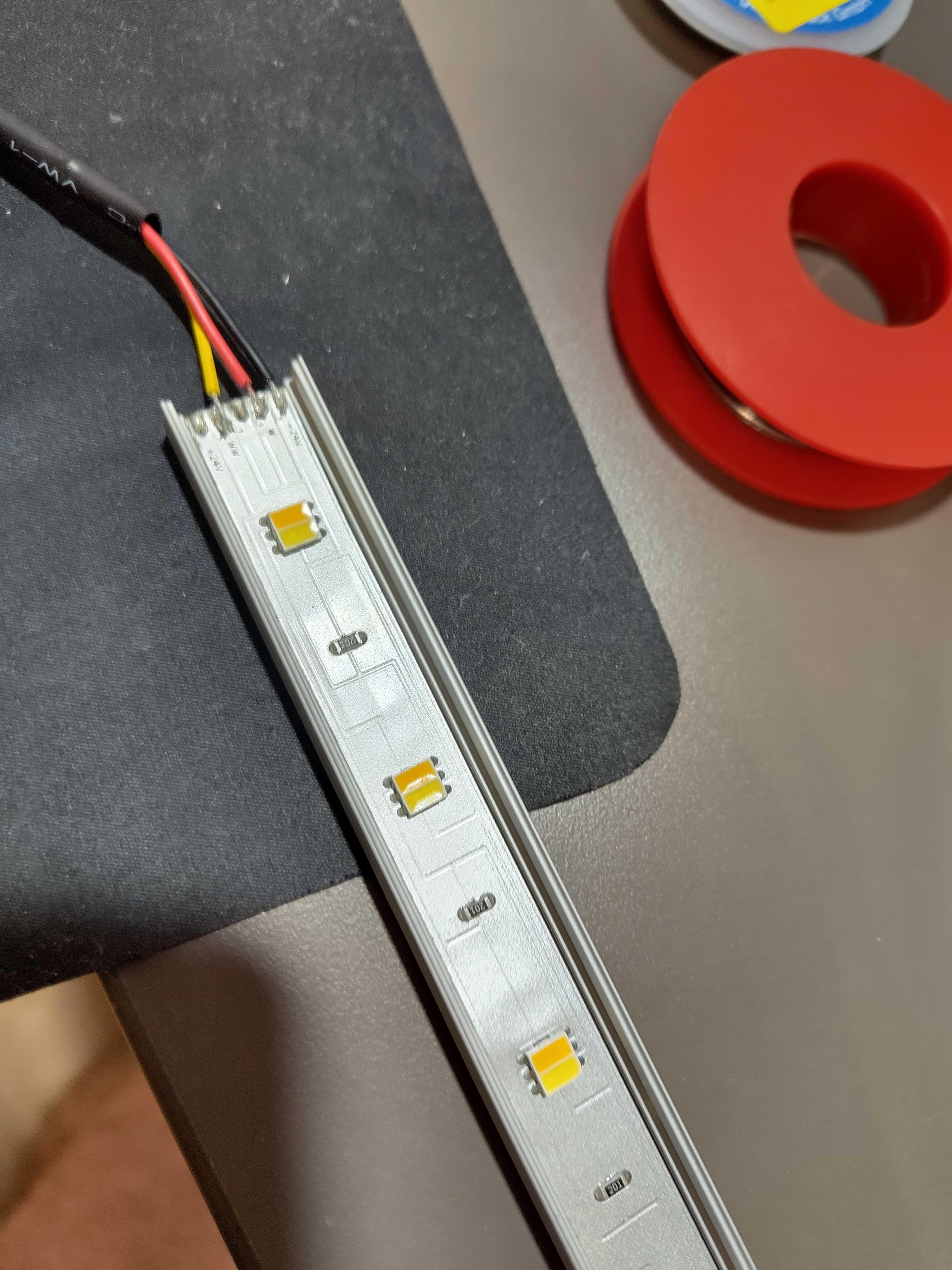

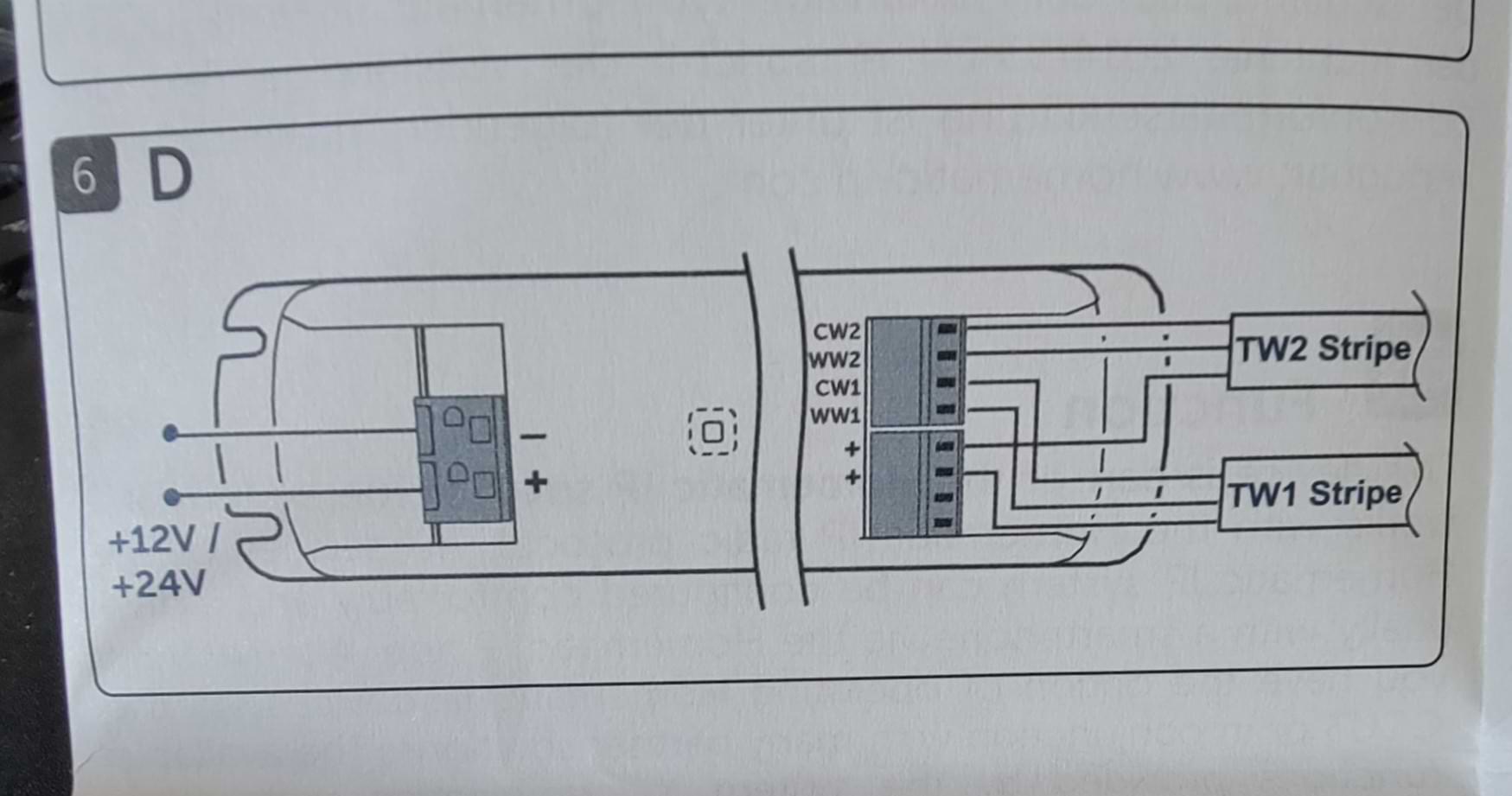

Verkabelung bei Tunable White LED-Streifen. Es werden nur drei Adern benötigt, so das man zwei unabhängige Streifen anbinden kann.

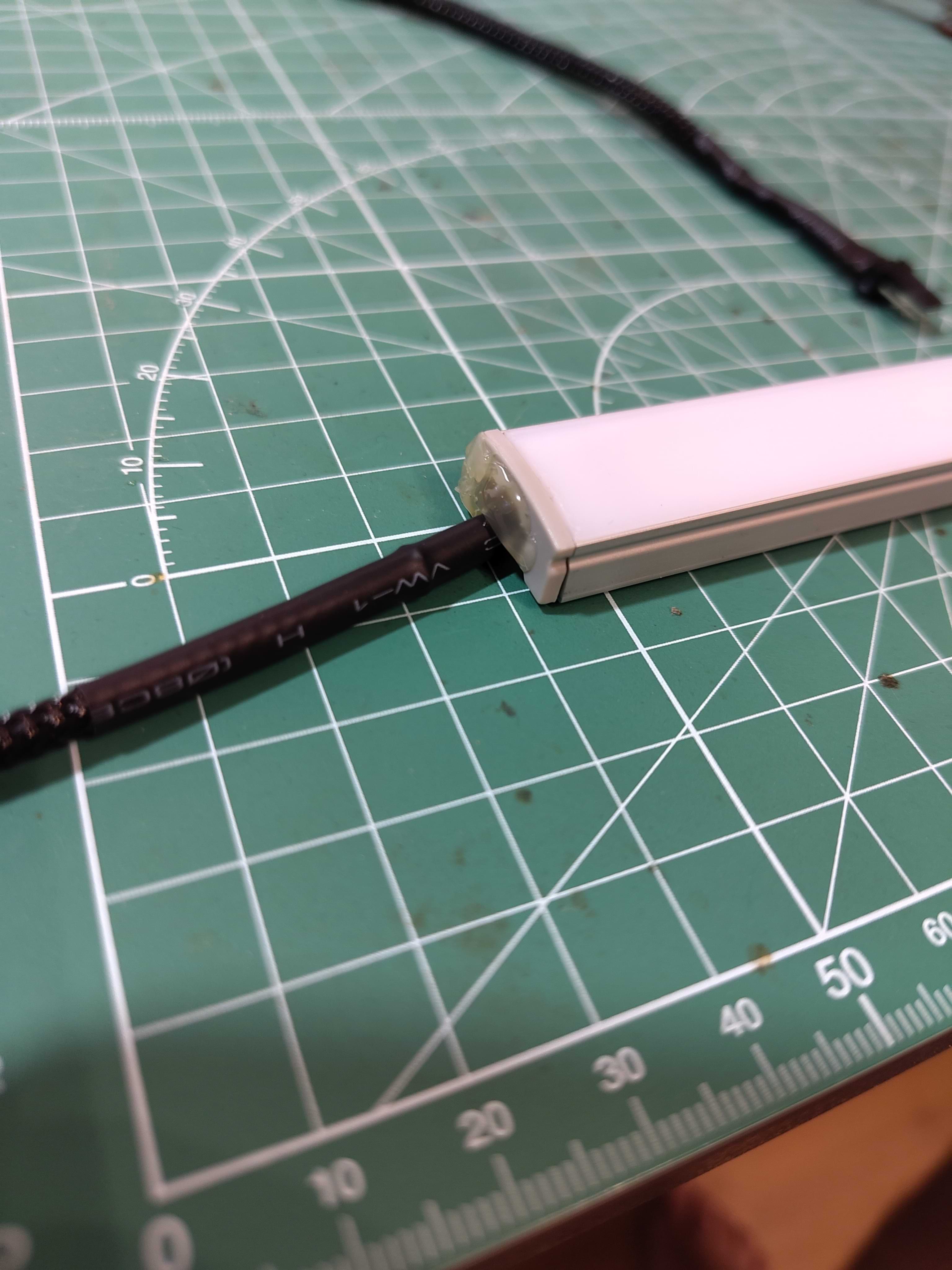

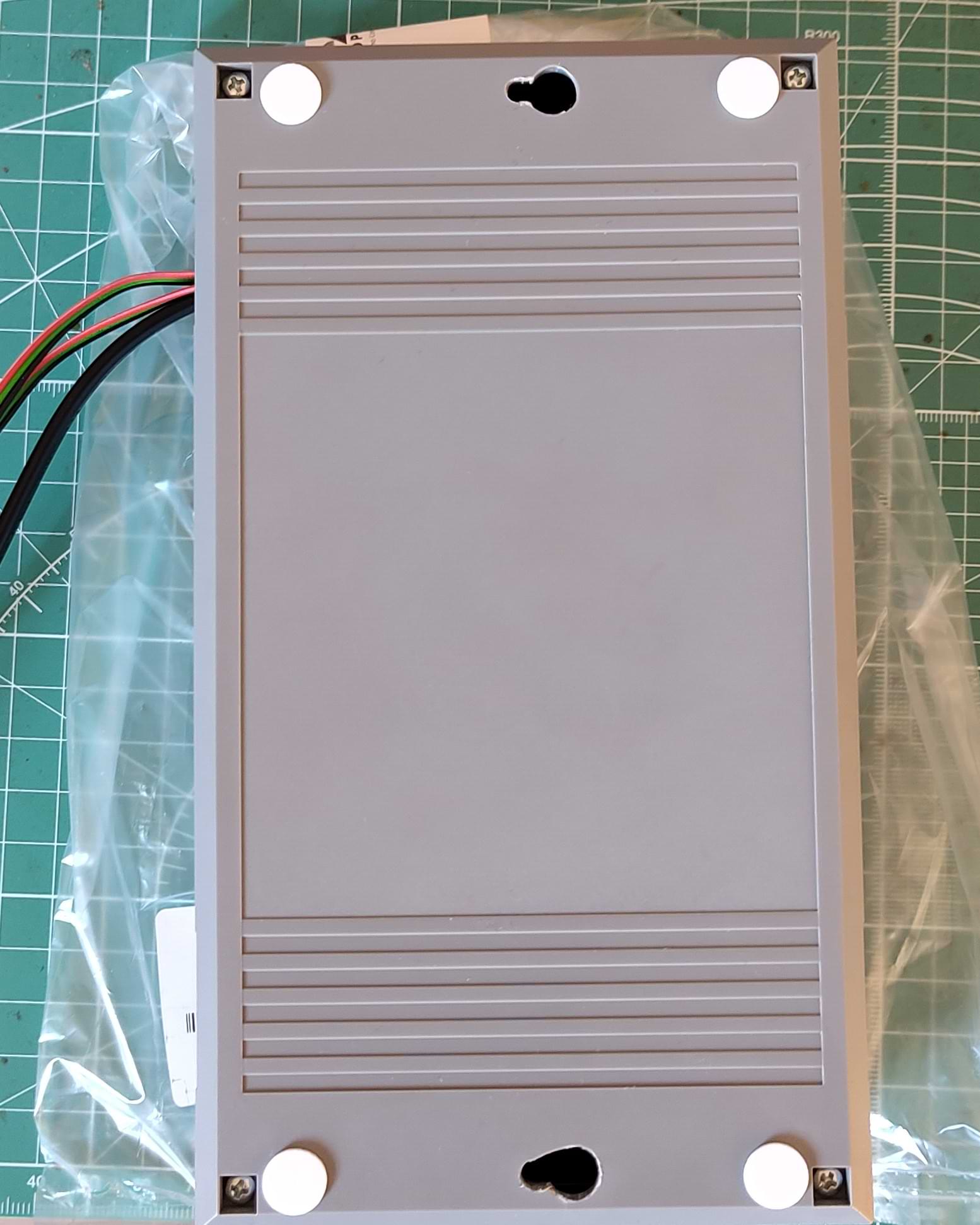

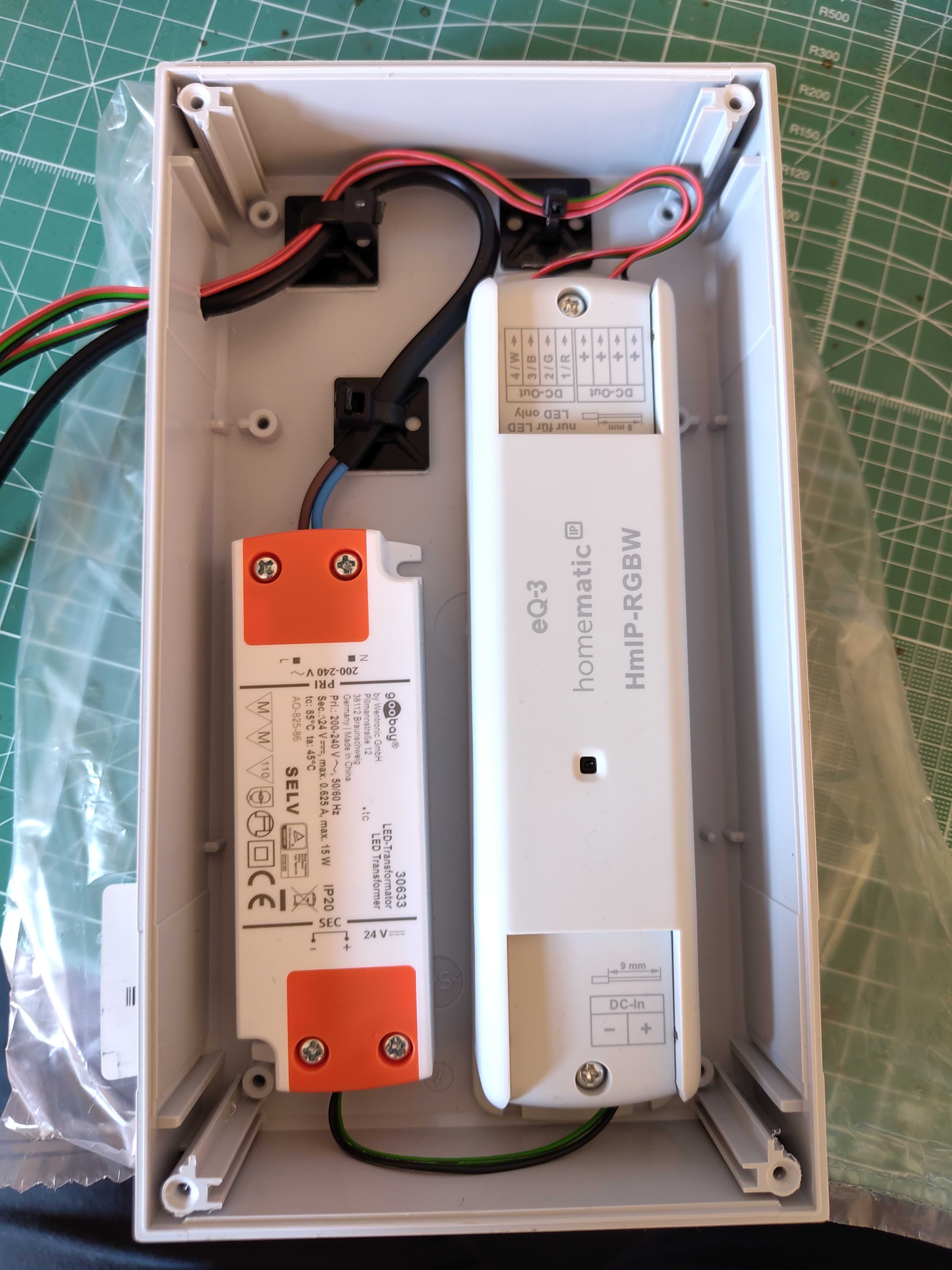

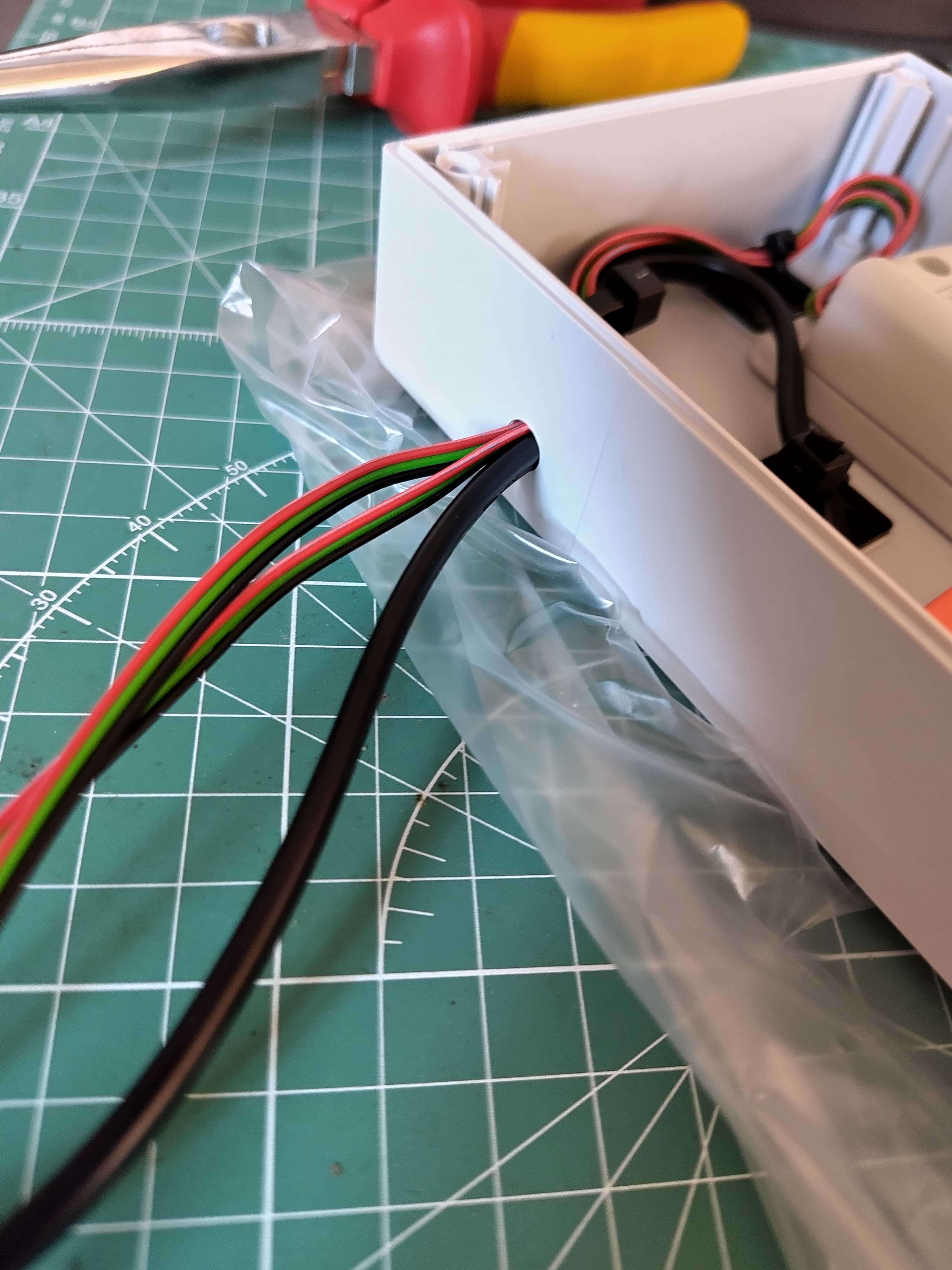

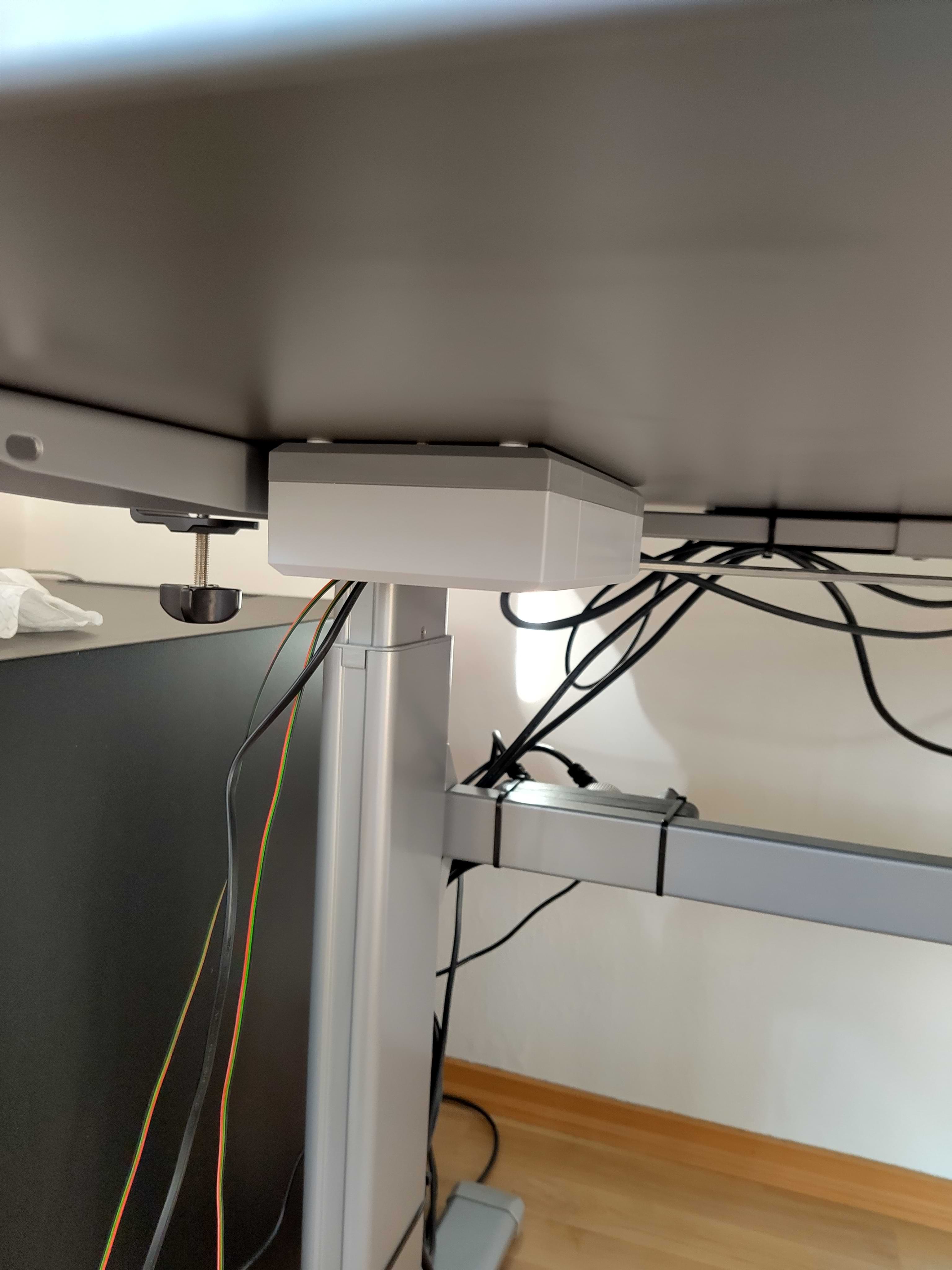

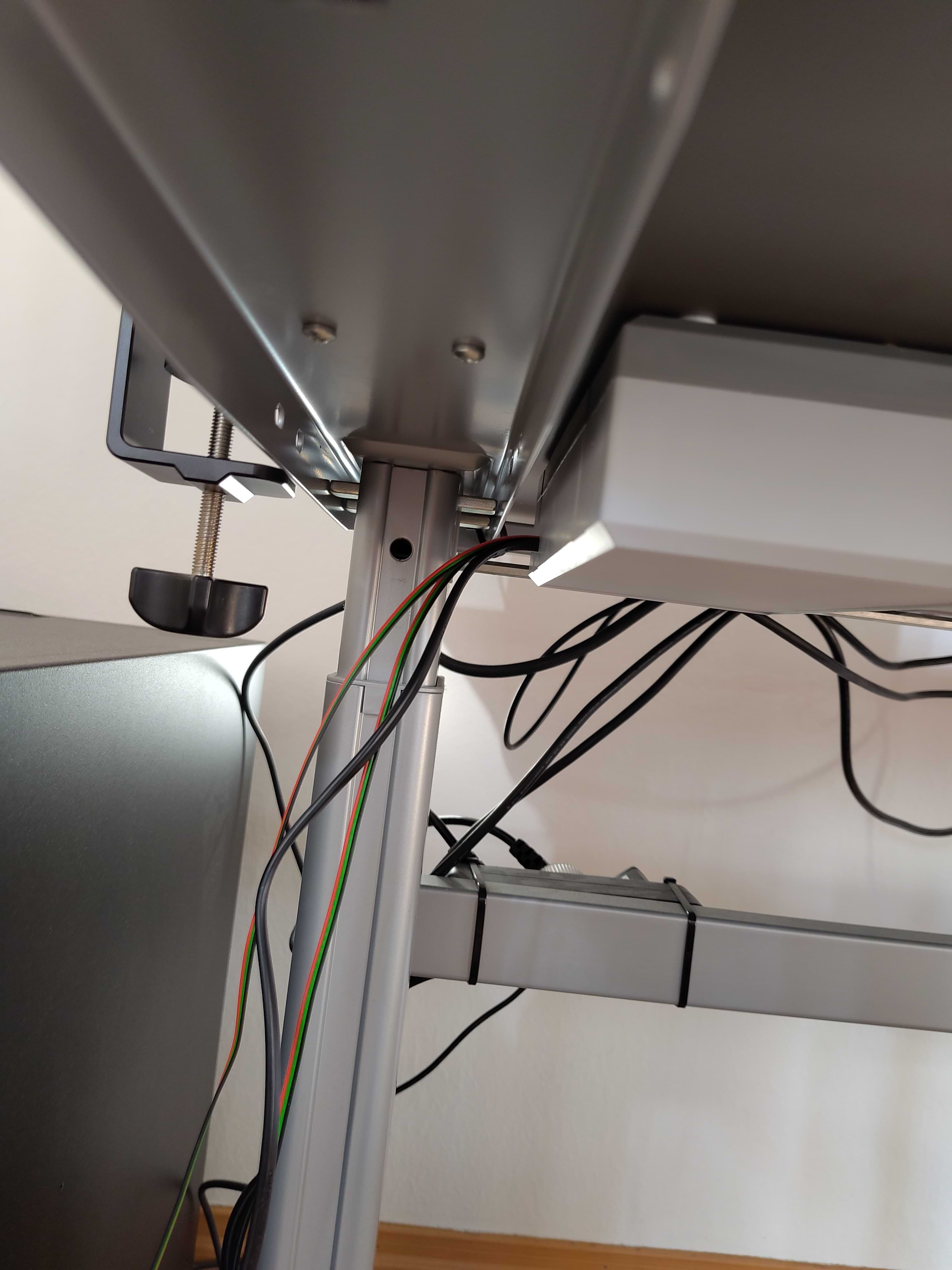

Kunststoffgehäuse zur Montage der Elektronik unterm Tisch.

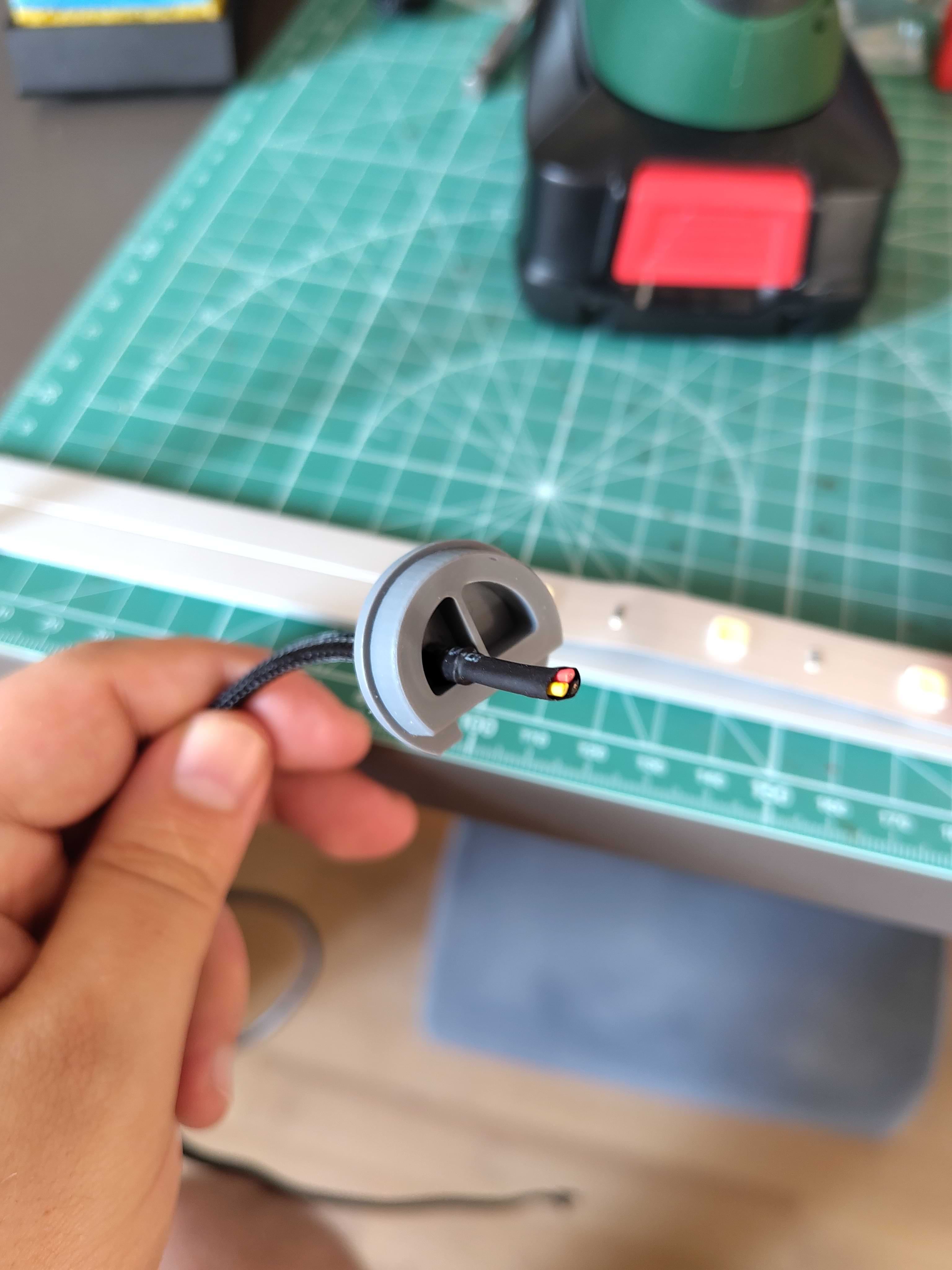

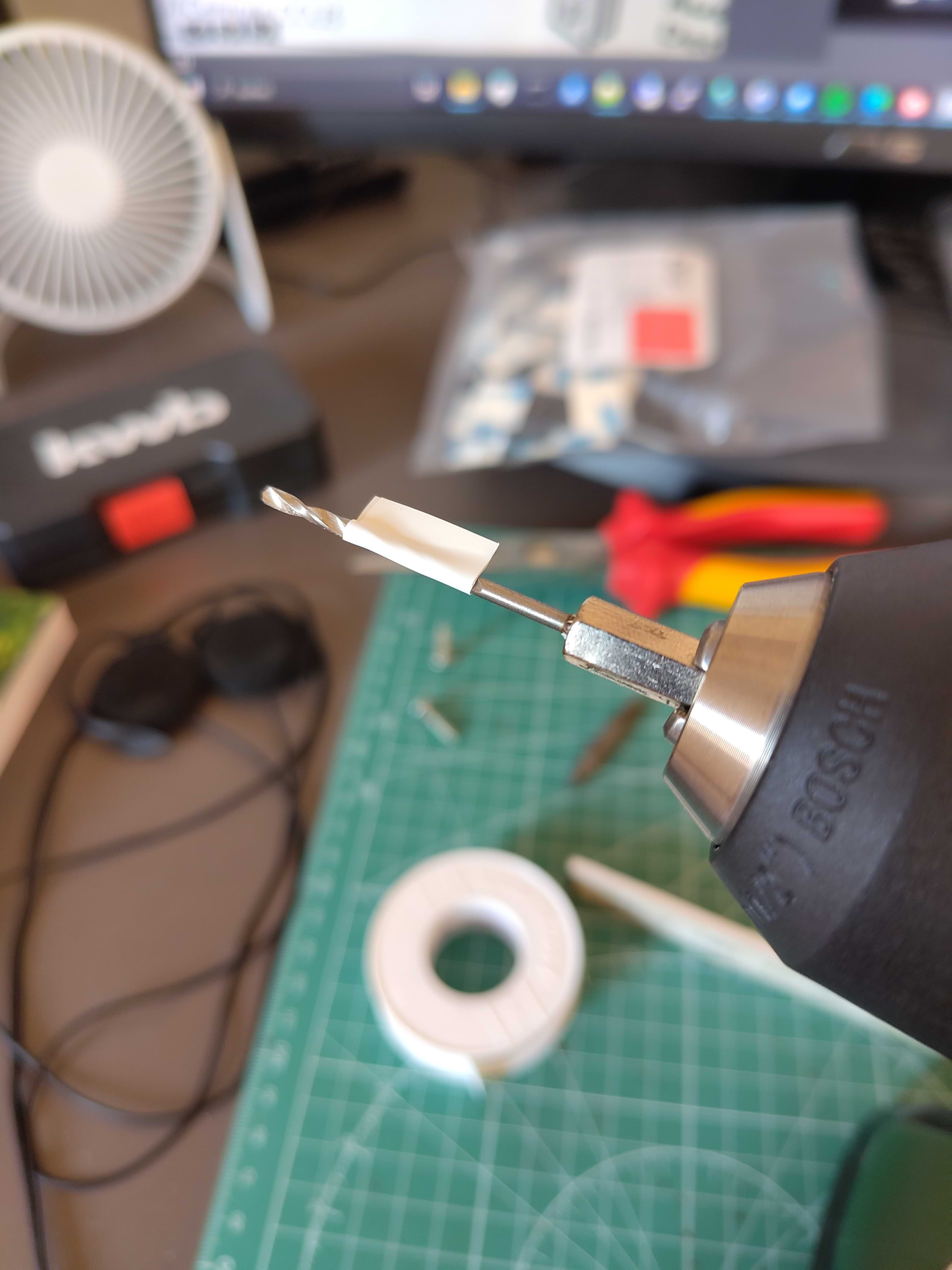

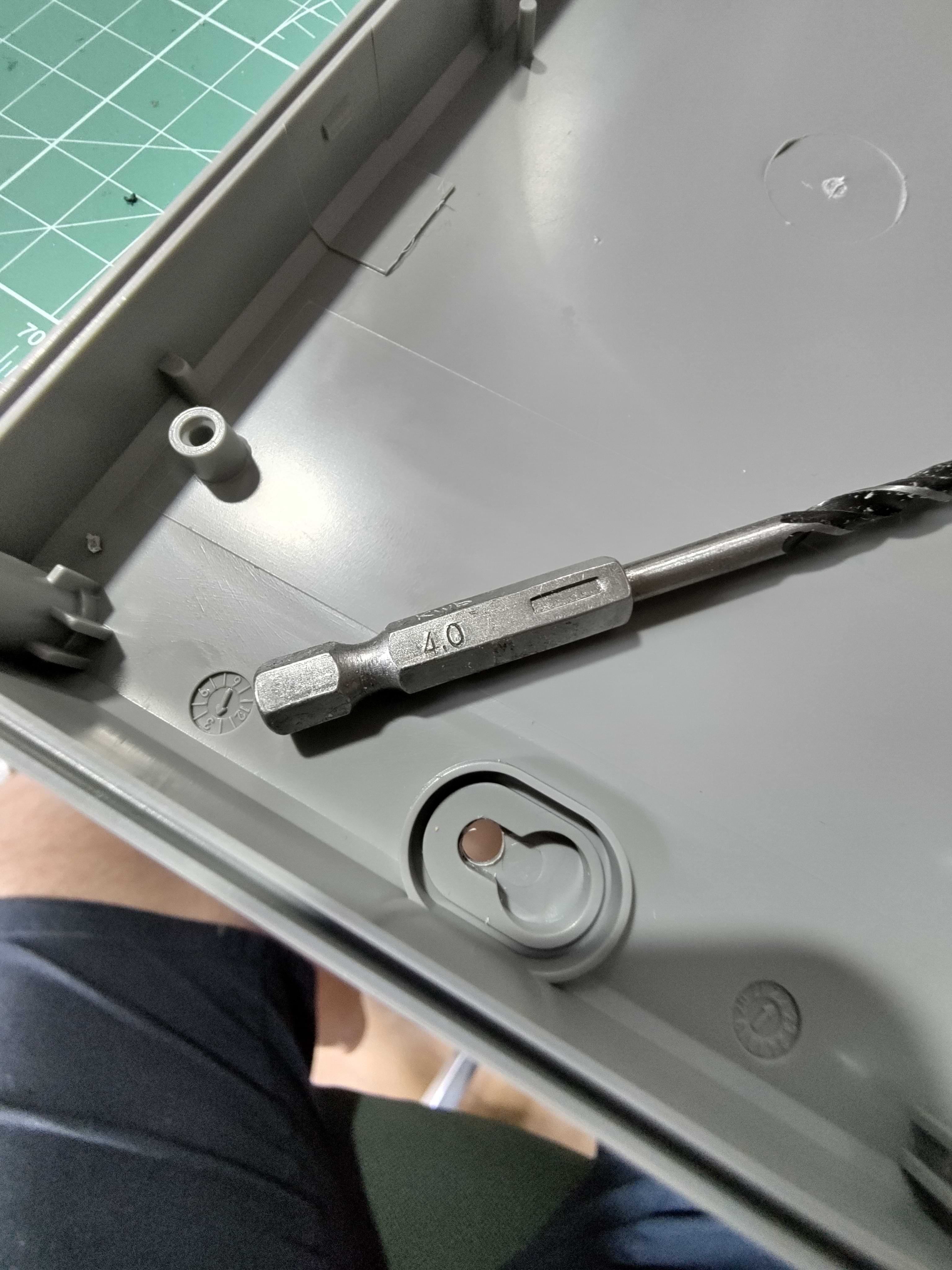

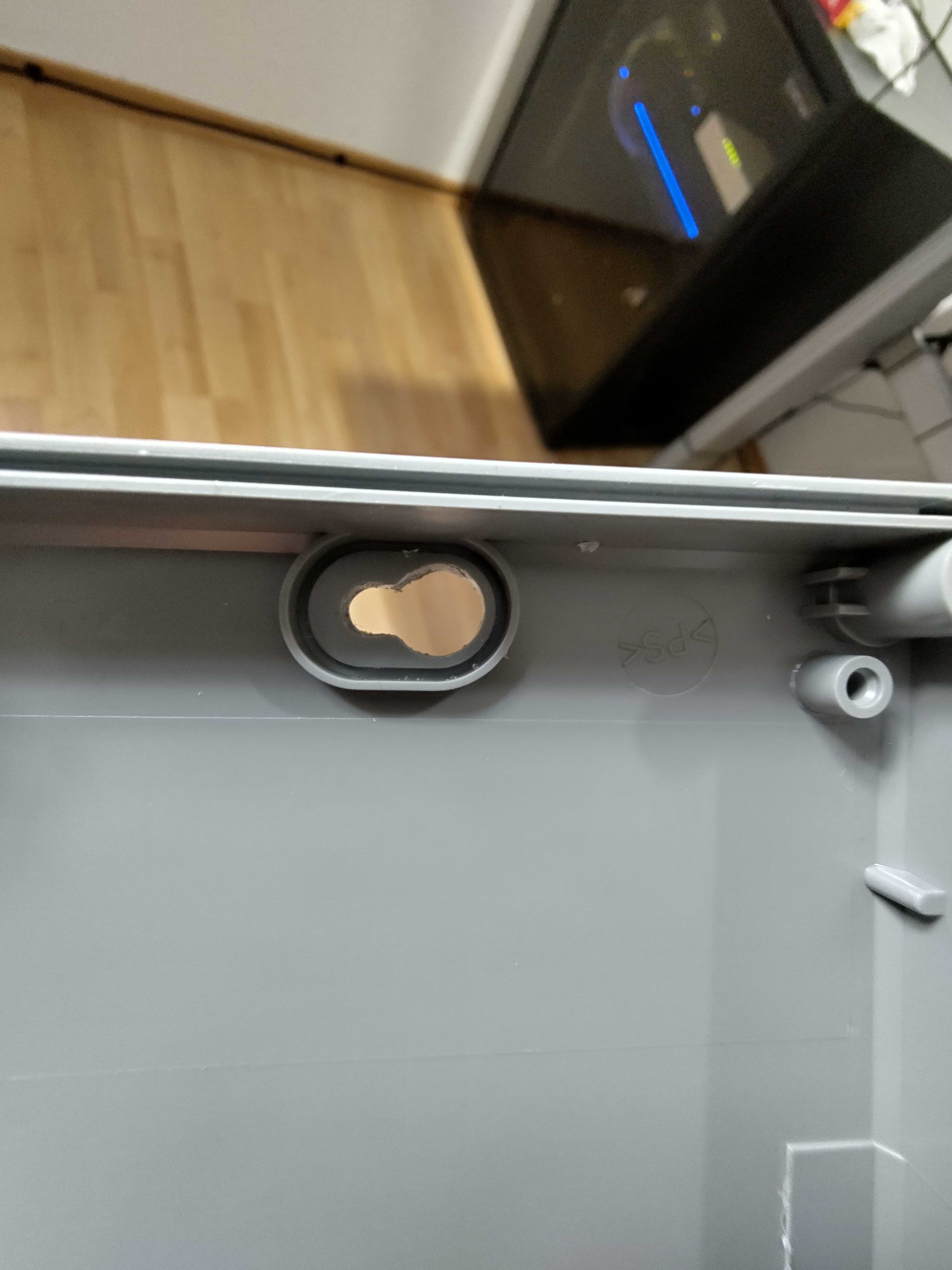

Vierer Bohrer für die kleine Grube, Achter für die Große.

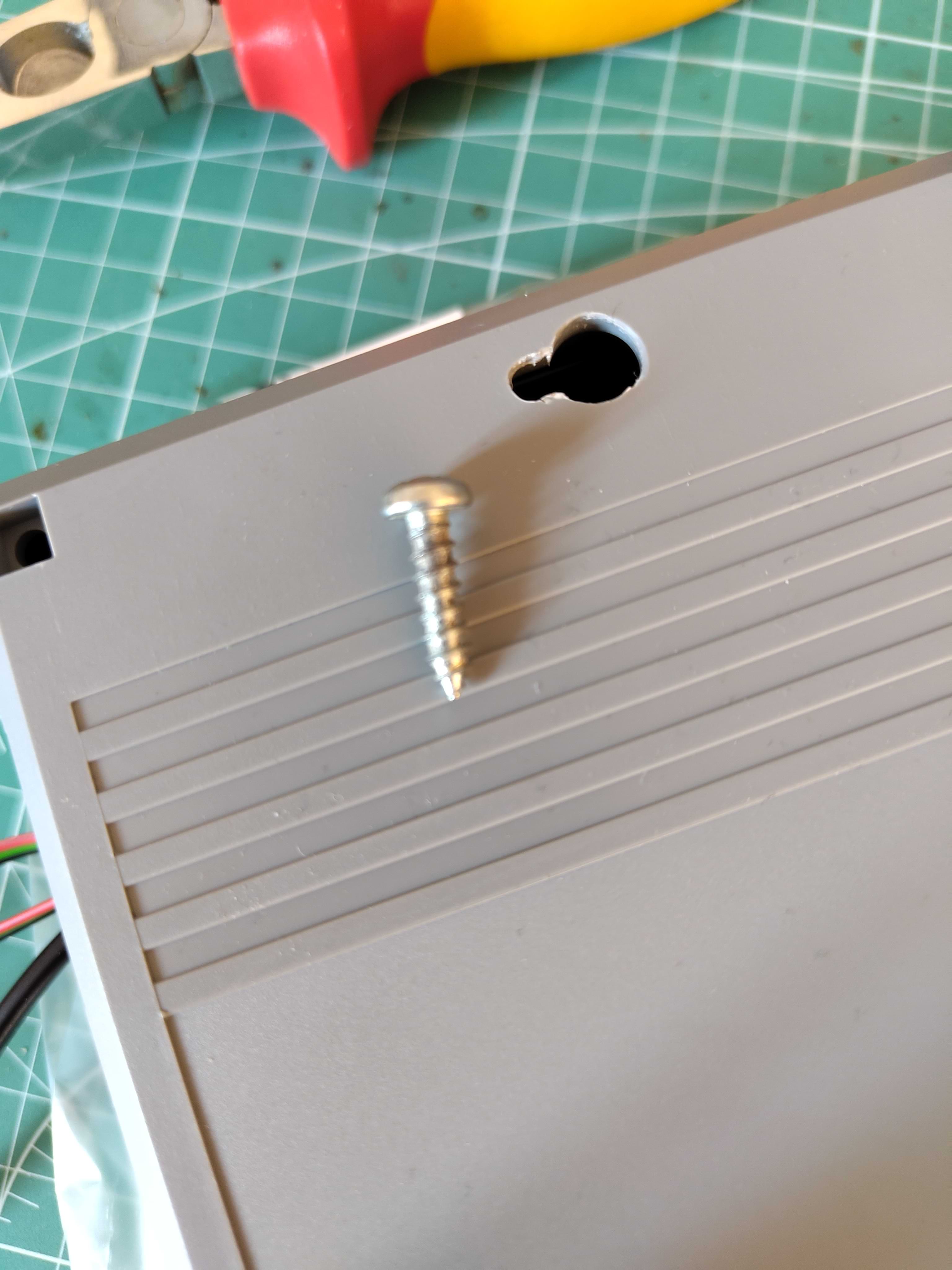

Schrauben aus der Sonstige-Schrauben-Kiste.


Ich kenne den Fachbegriff für diese weißen Stoffdinger nicht. Sind mir mal in einem Supermarkt über den Weg gelaufen. Sind ursprünglich glaube ich für Möbelfüße gedacht.

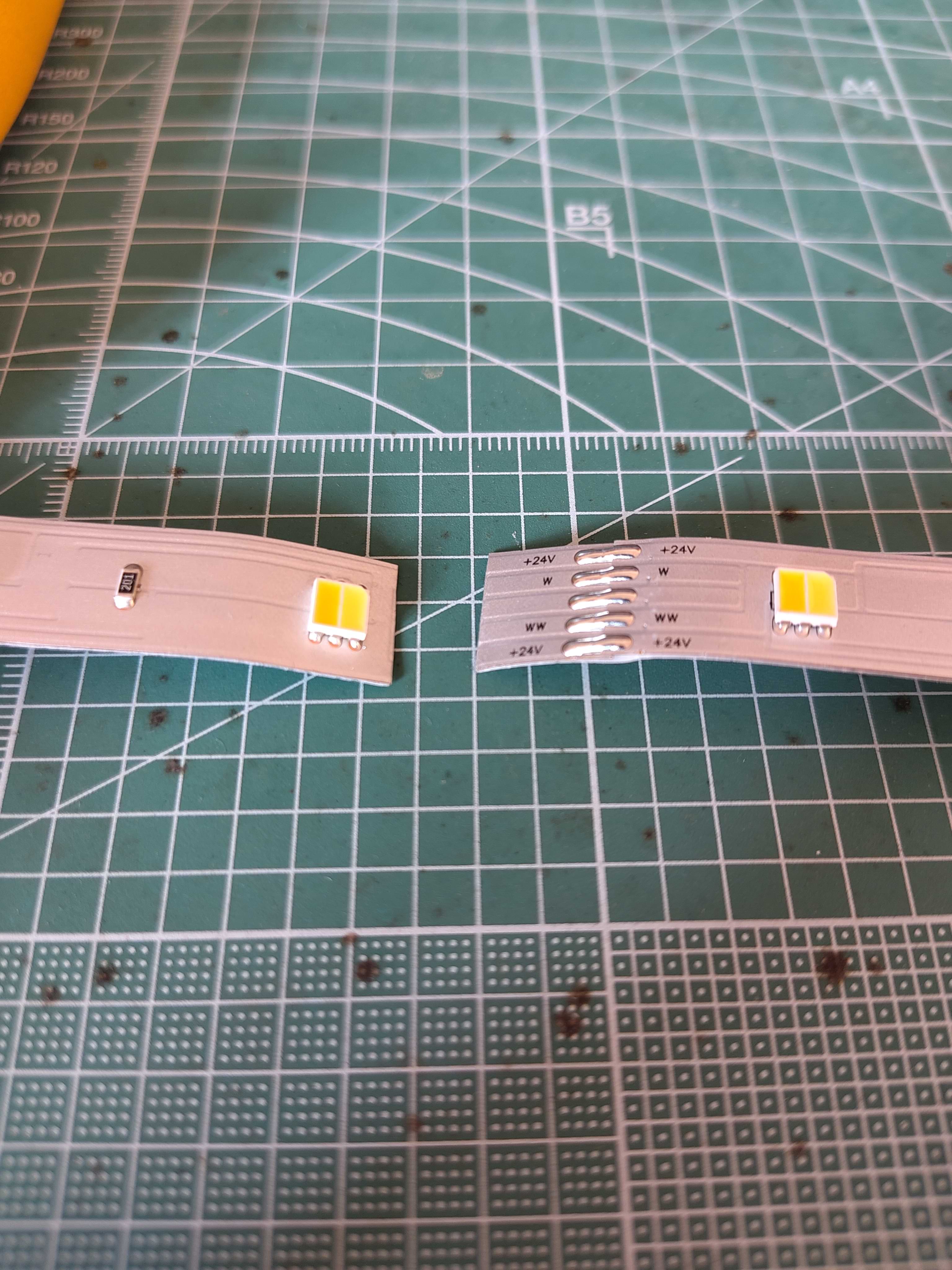

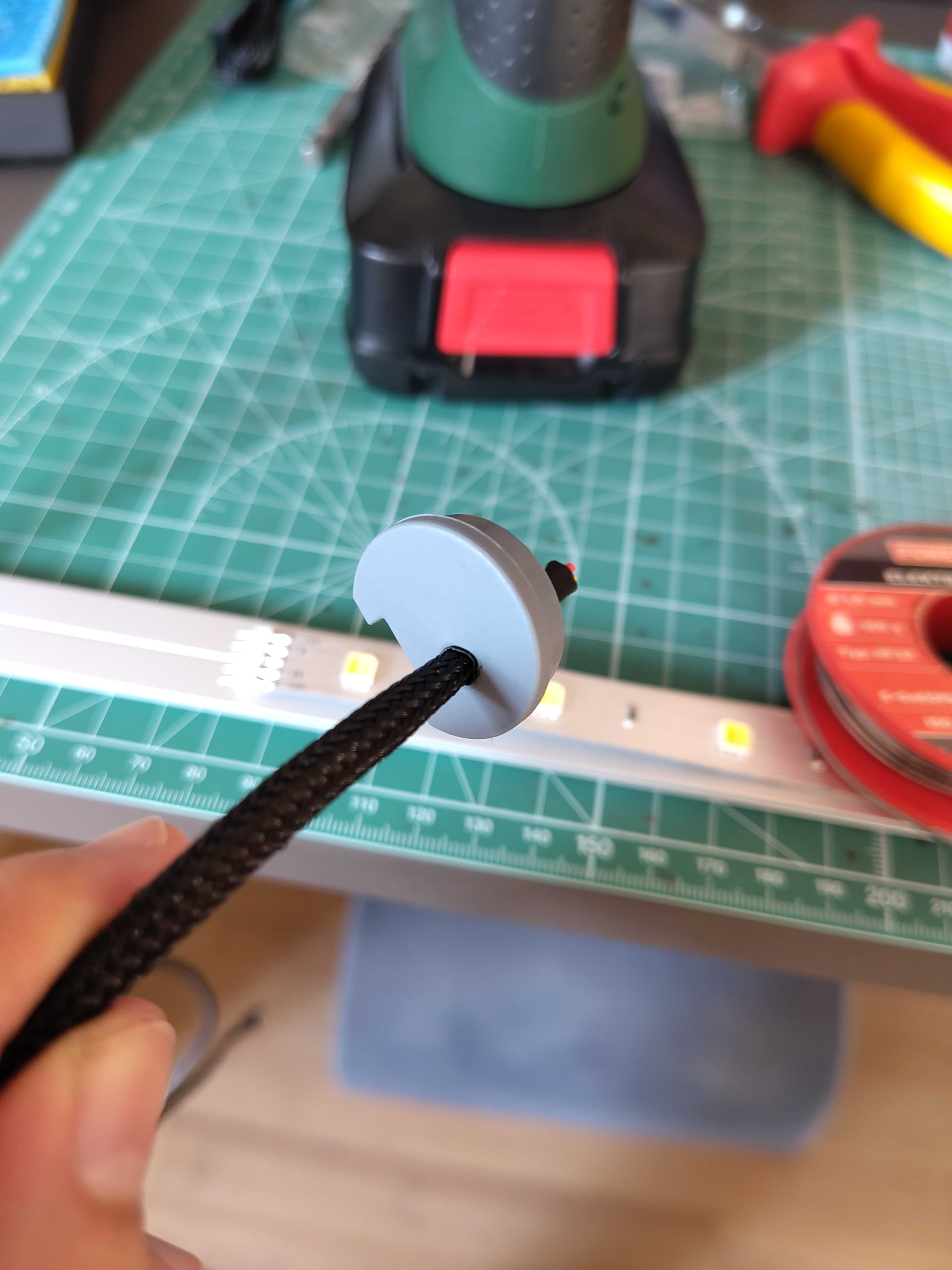

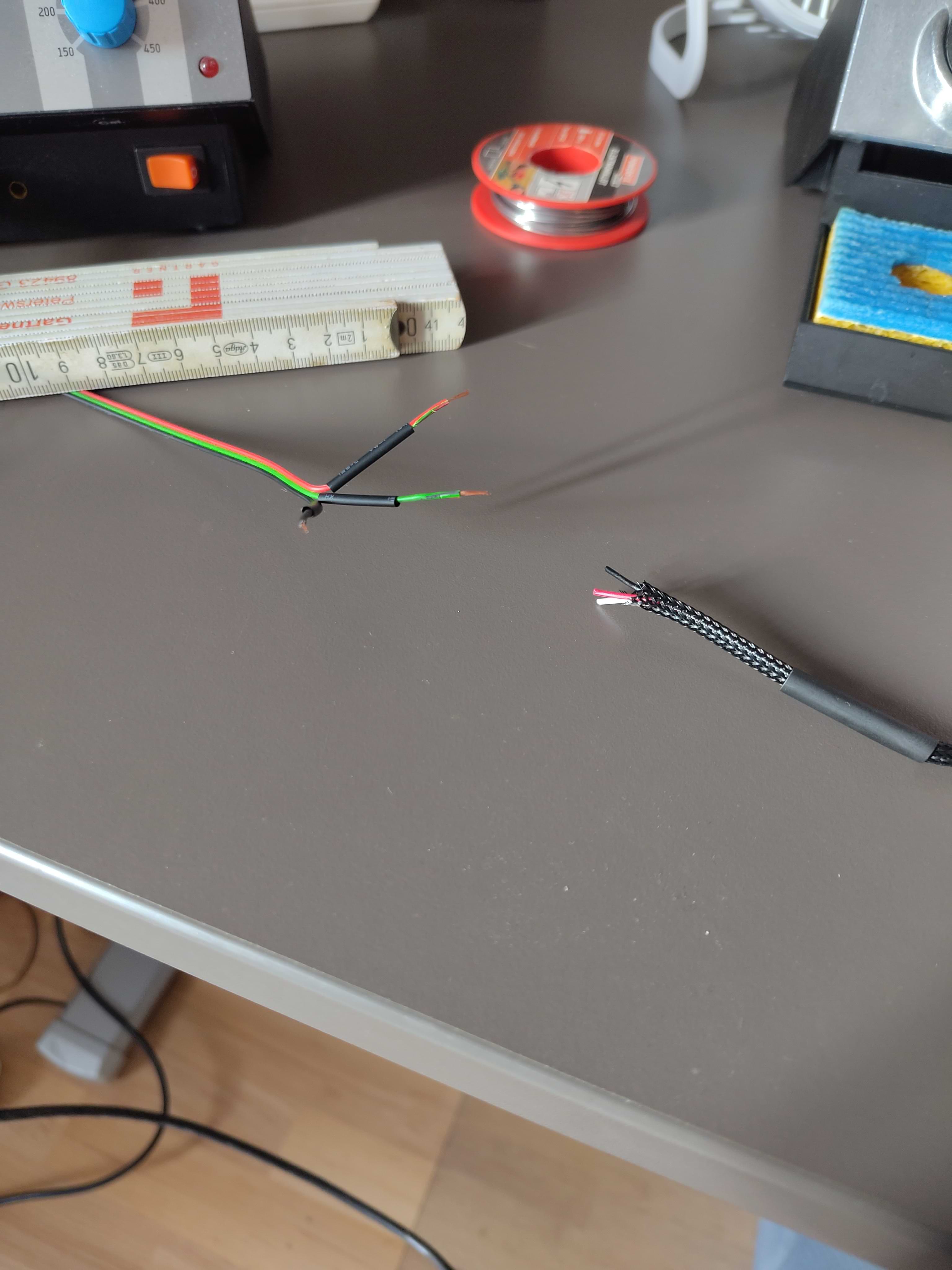

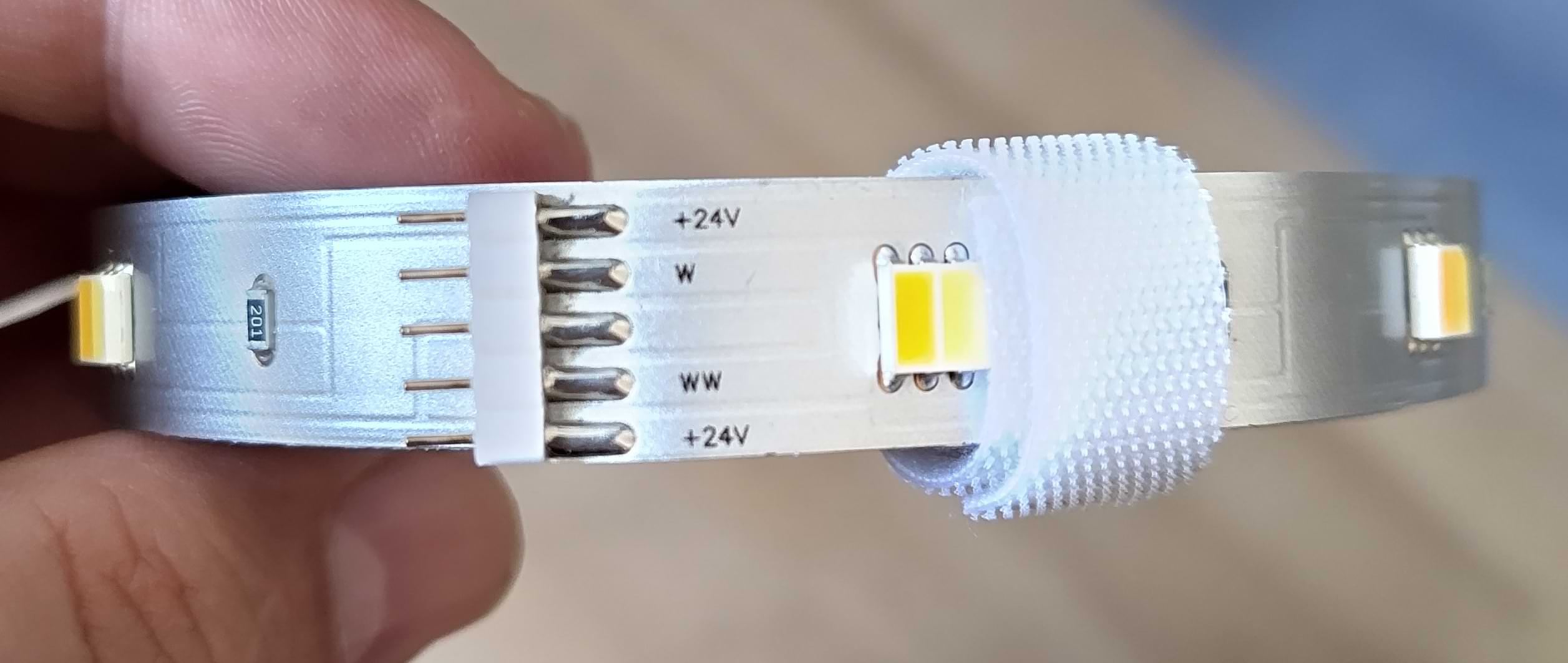

Stecker ablöten. Bei einem Neubau würde ich ihn, der Einfachheit halber, abschneiden. Denn man muss den Streifen so oder so kürzen. (Warum hat sich die Industrie ausgedacht, exakt 1m Profilstreifen zu verkaufen, worin man einen 1m LED-Streifen ungekürzt gar nicht anschließen kann?!)

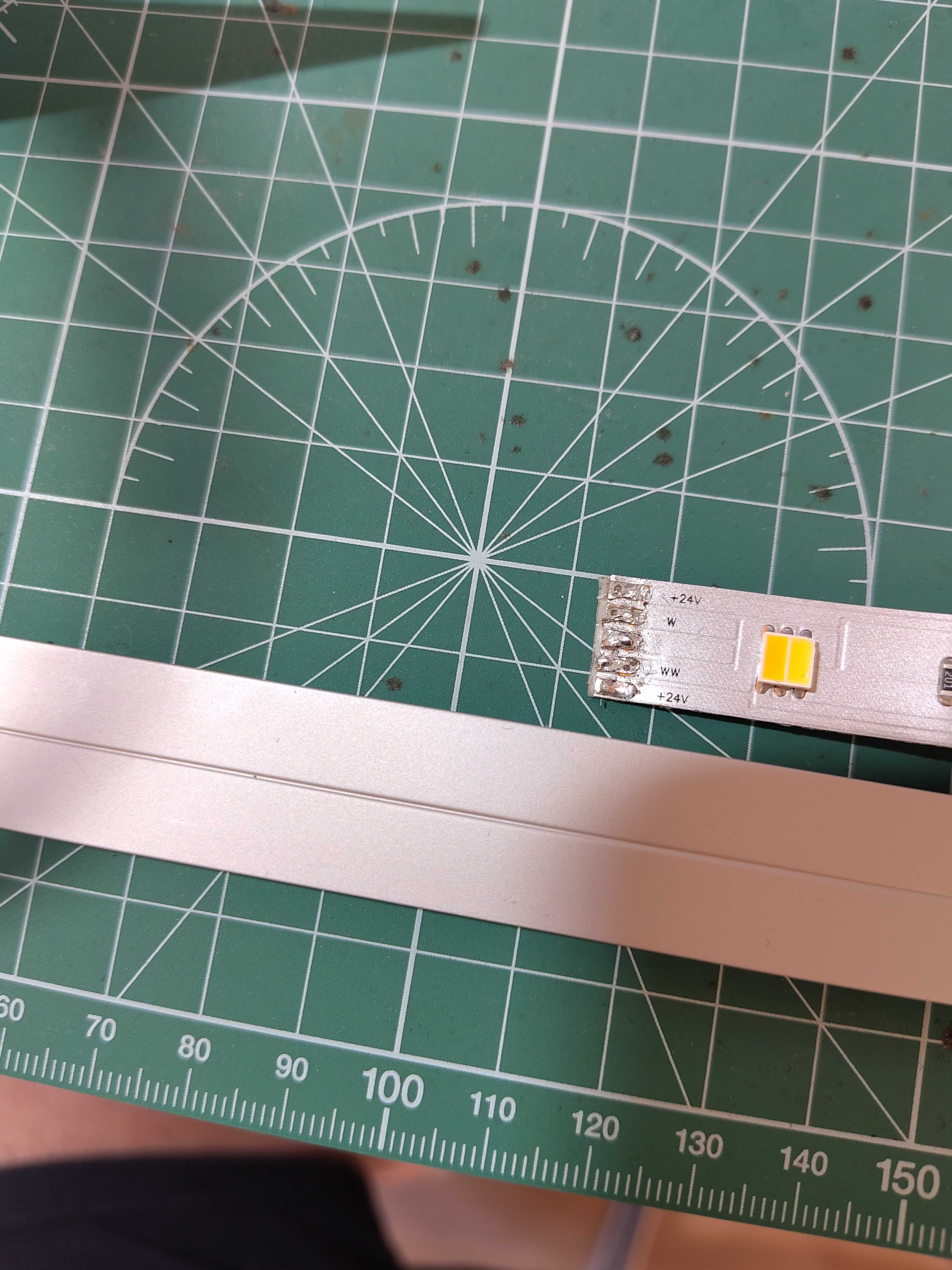

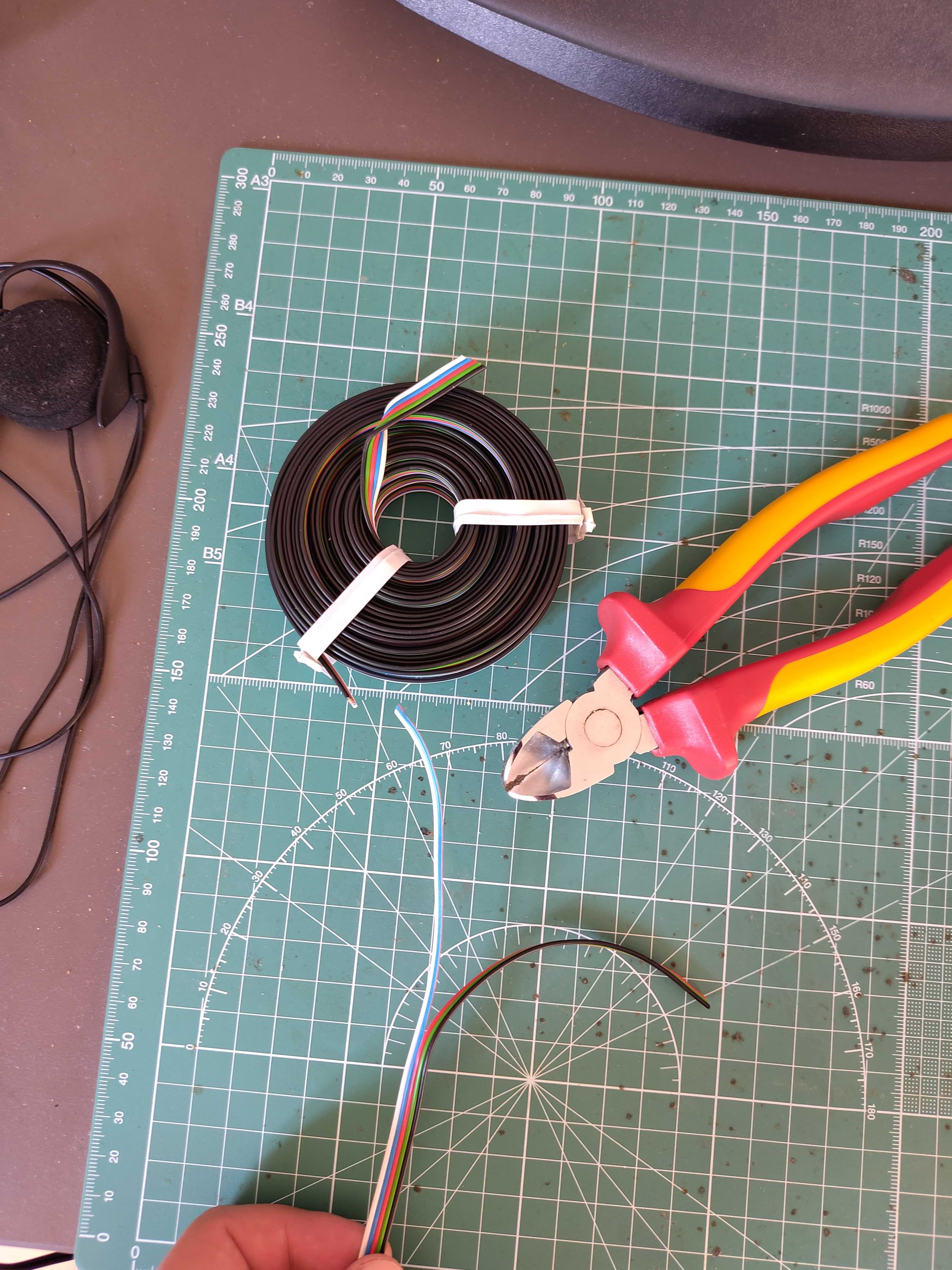

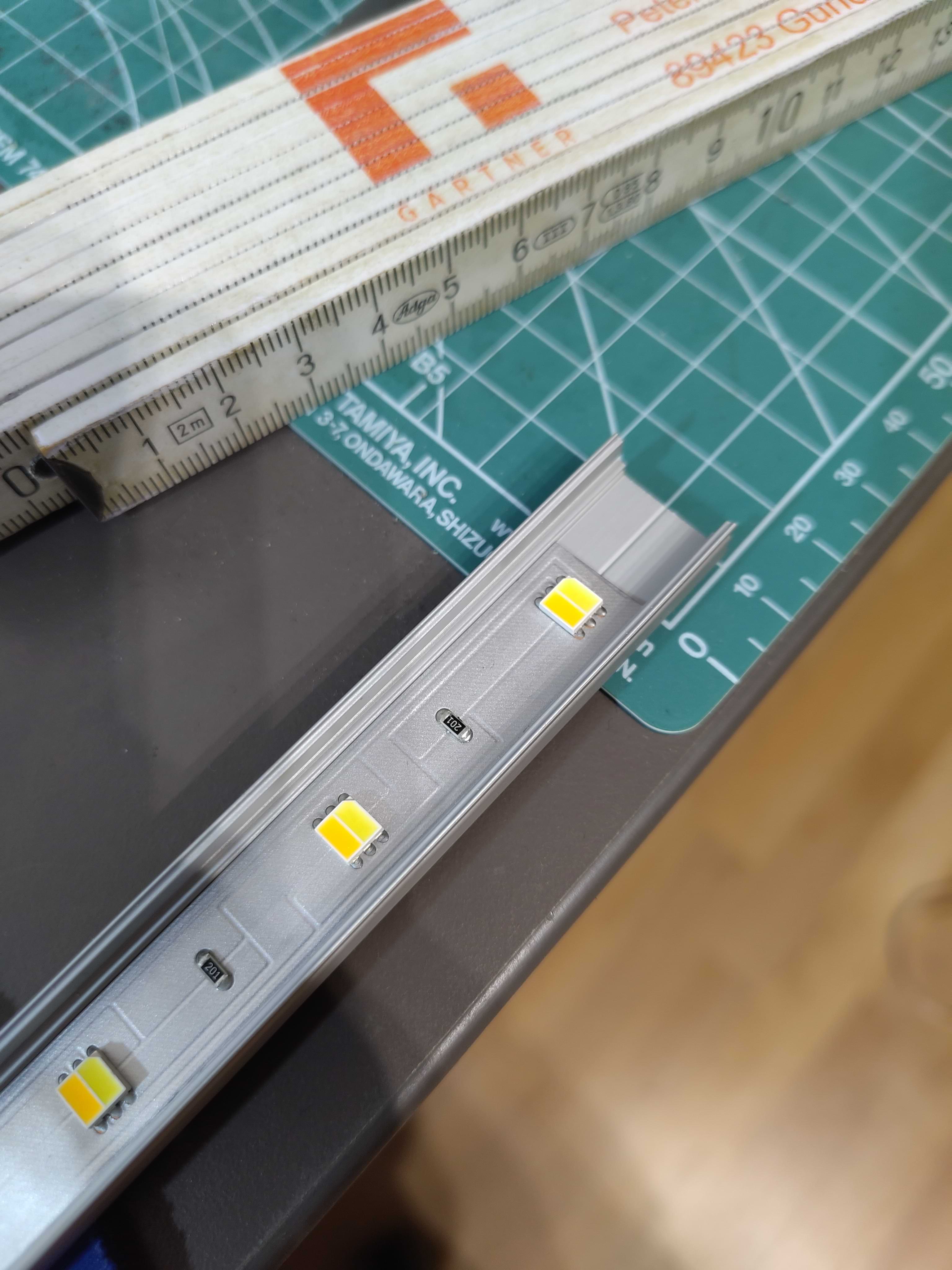

Streifen jeweils kürzen, damit er in den Profilstreifen passt.

Es ist egal an welchen der beiden 24V Punkte man anlötet. Wie man sehen kann sind sie verbunden.

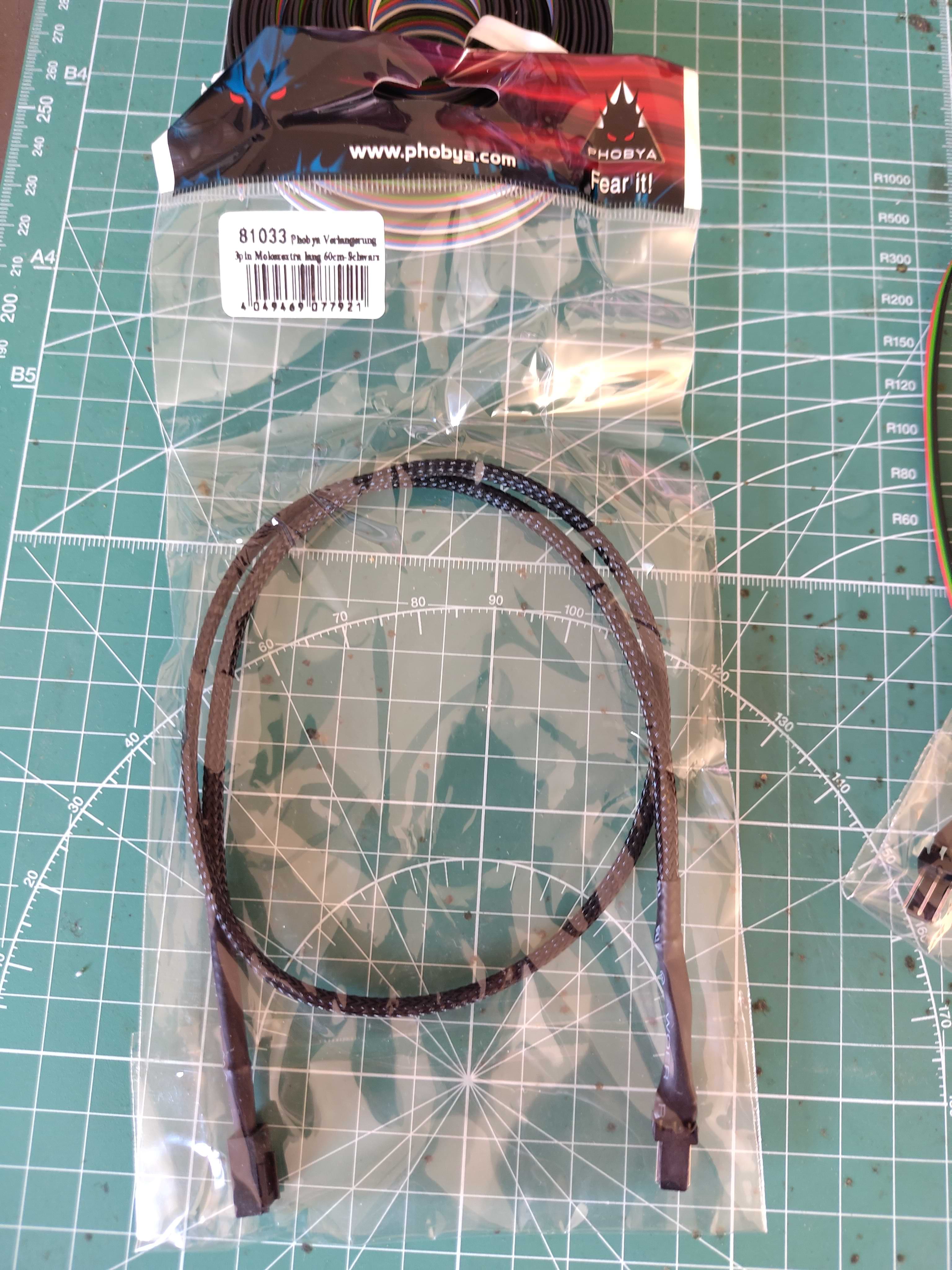

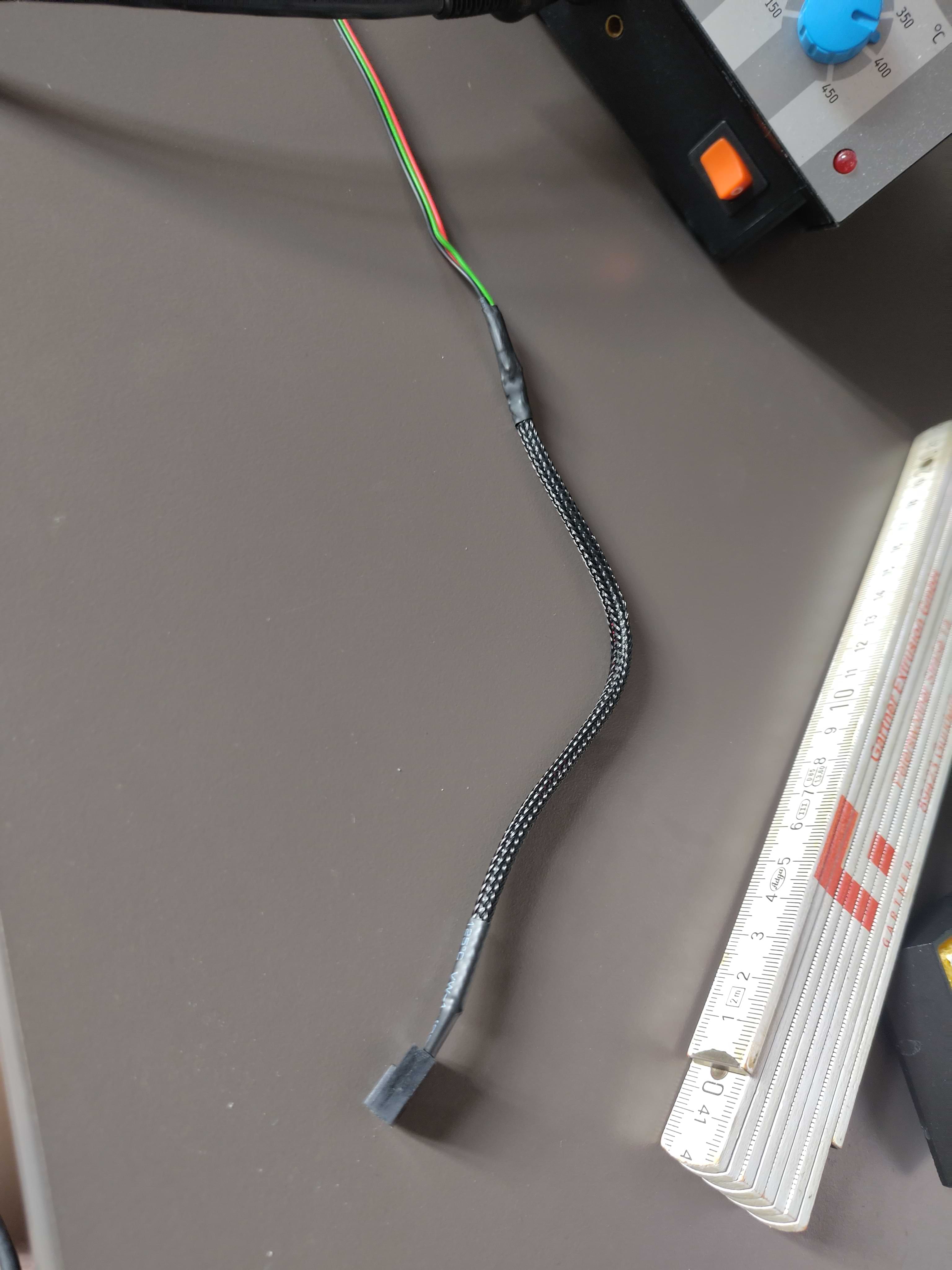

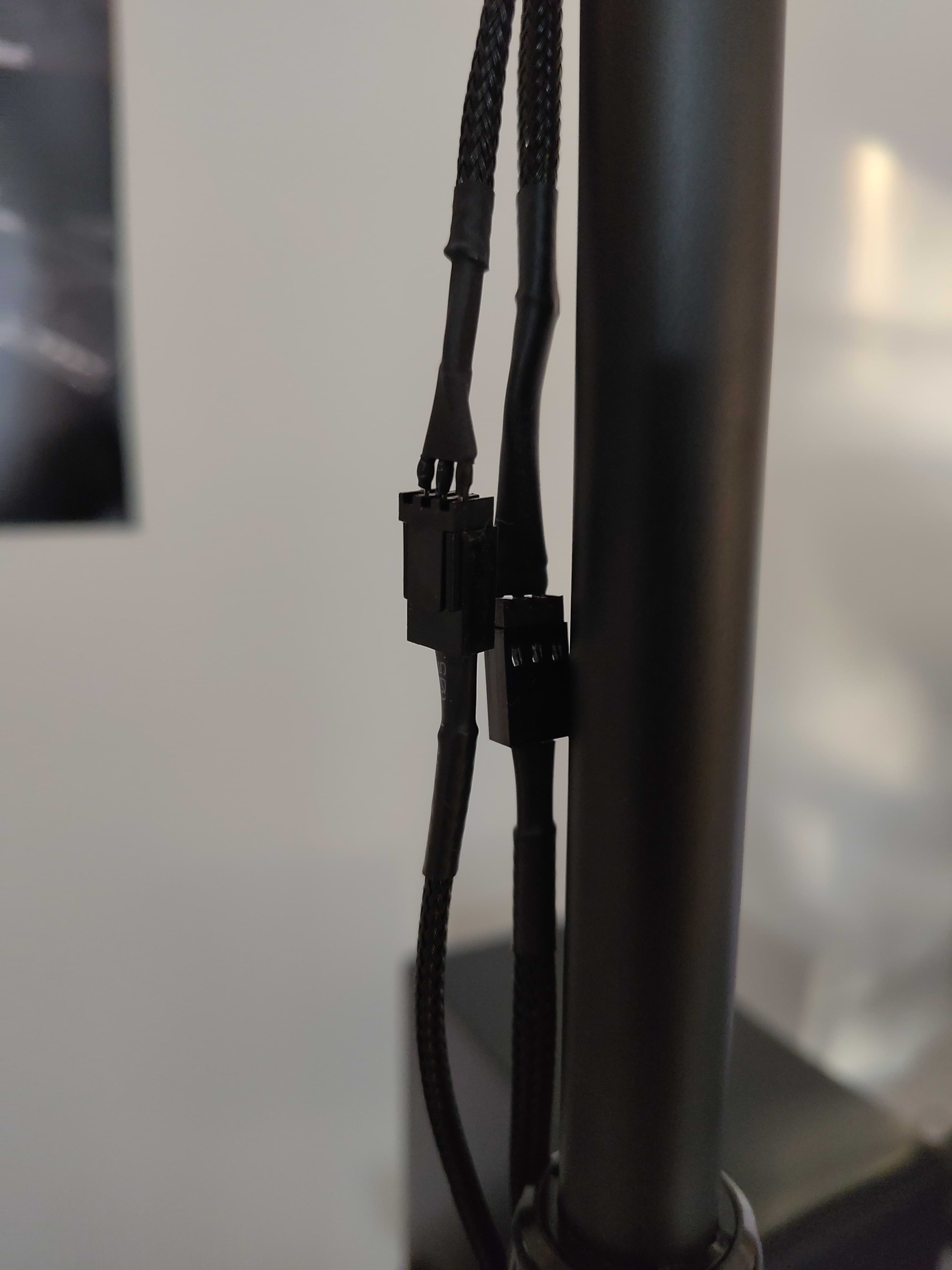

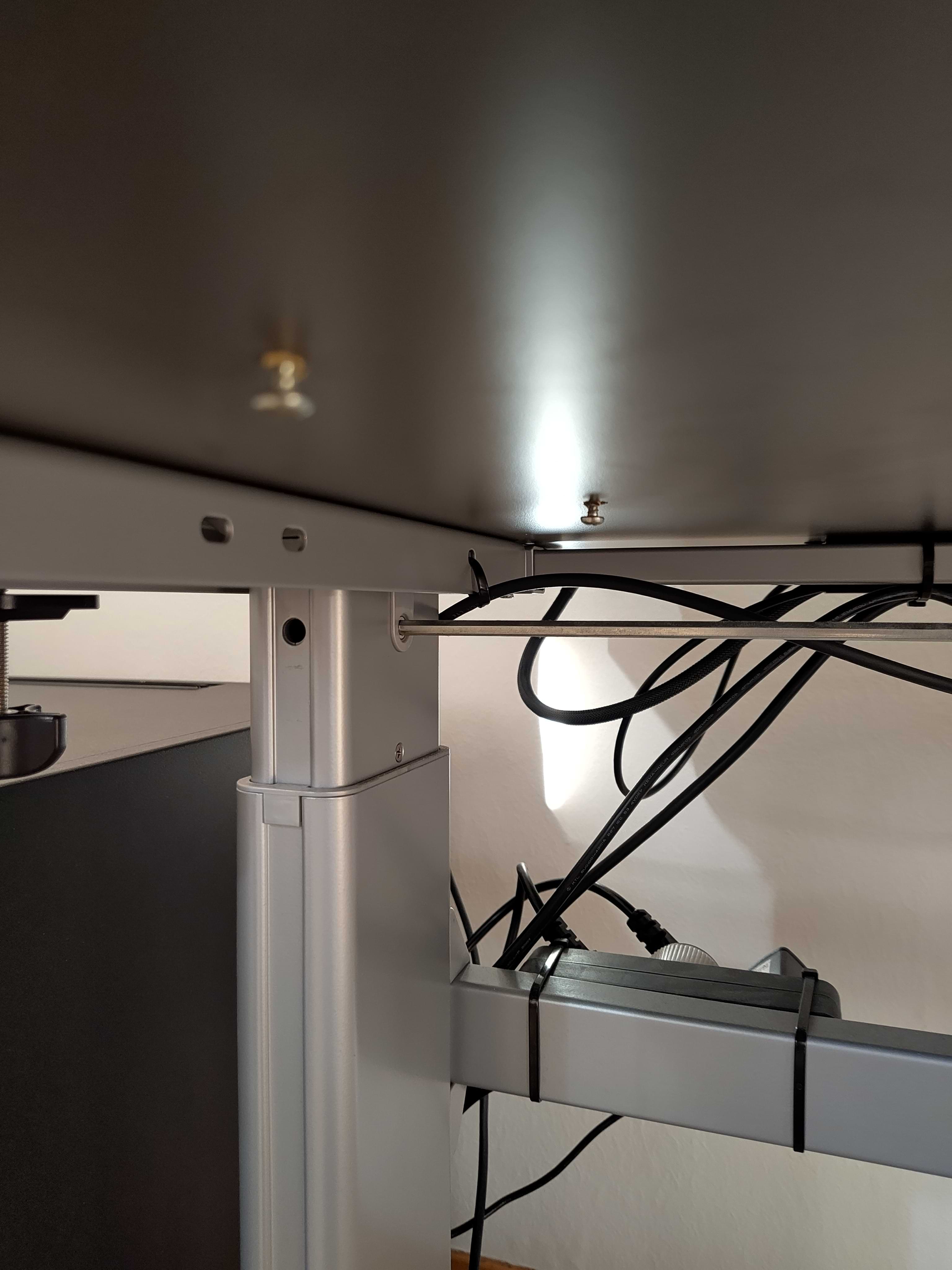

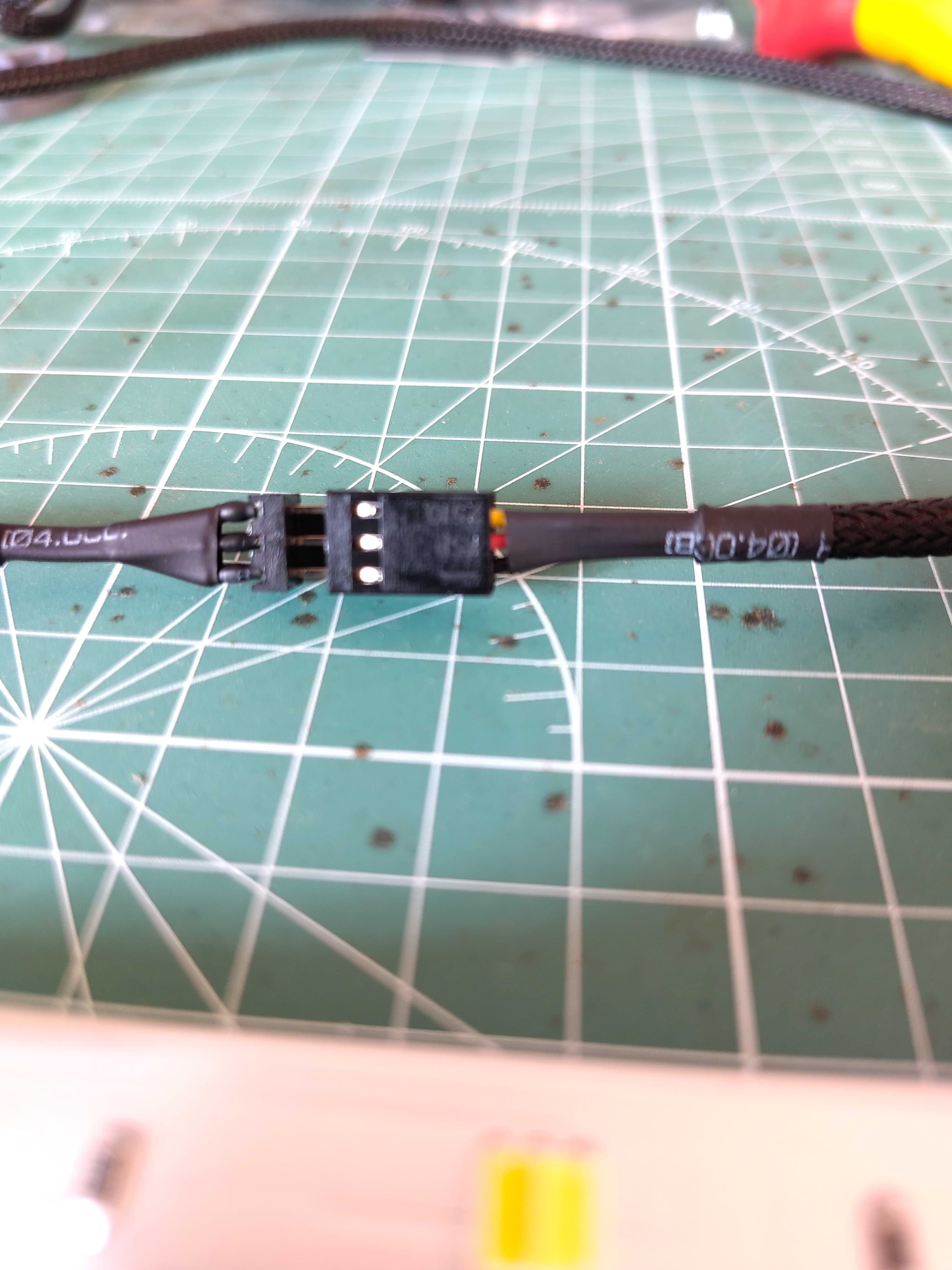

Mir ist dann kurzfristig eingefallen, das es ja besser wäre, wenn Netzteil und Lampen nicht fest verdrahtet wären. In meiner Kabelkiste hatte ich zum Glück noch genügend 3-PIN-PC-Lüfterkabel, die sich super dafür eigenen.

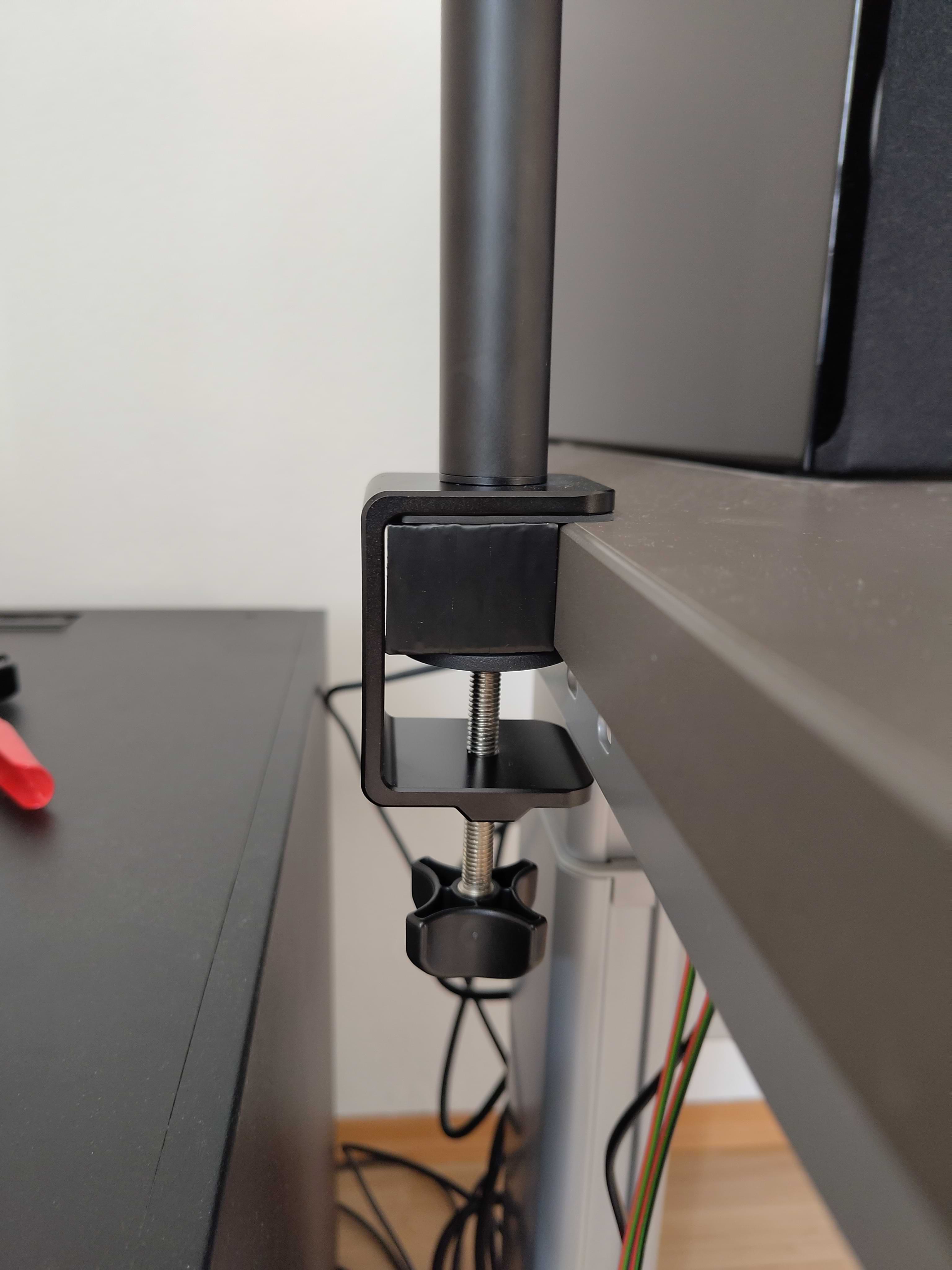

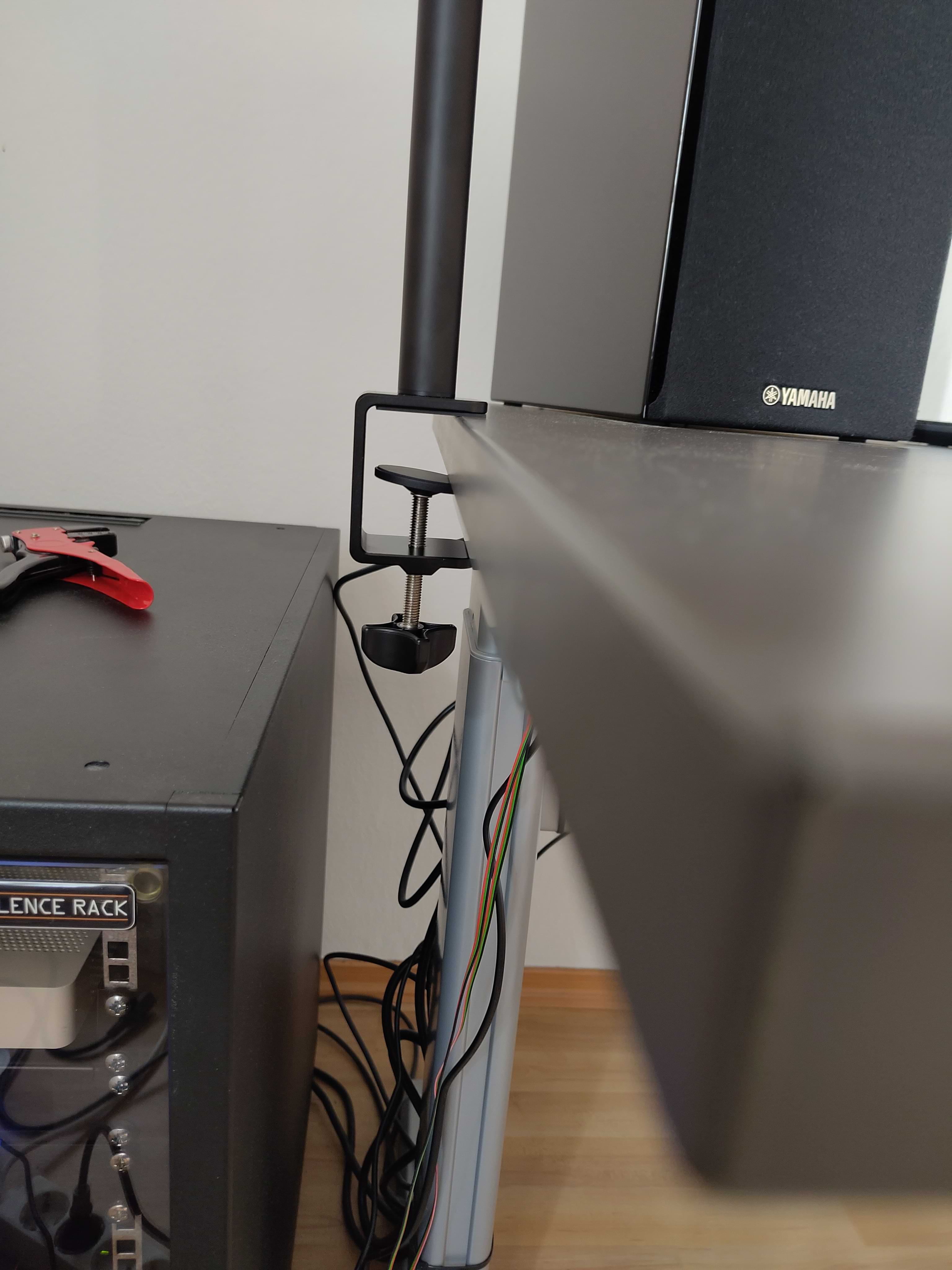

Vor dem Kauf nichts gedacht oder gemessen. Da ist ja Metal im Weg. Es hält zwar, aber das Ding da verbiegt sich.

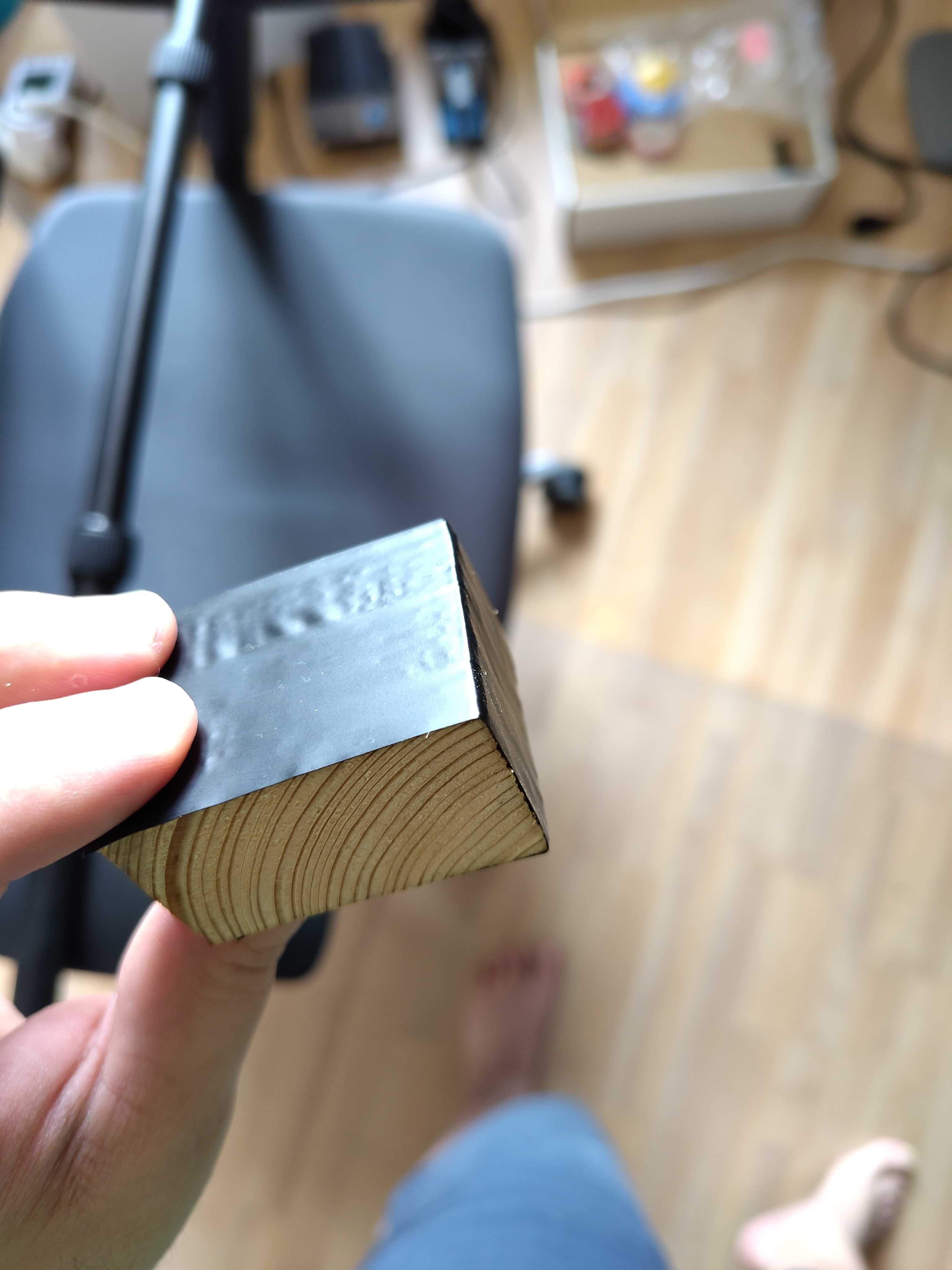

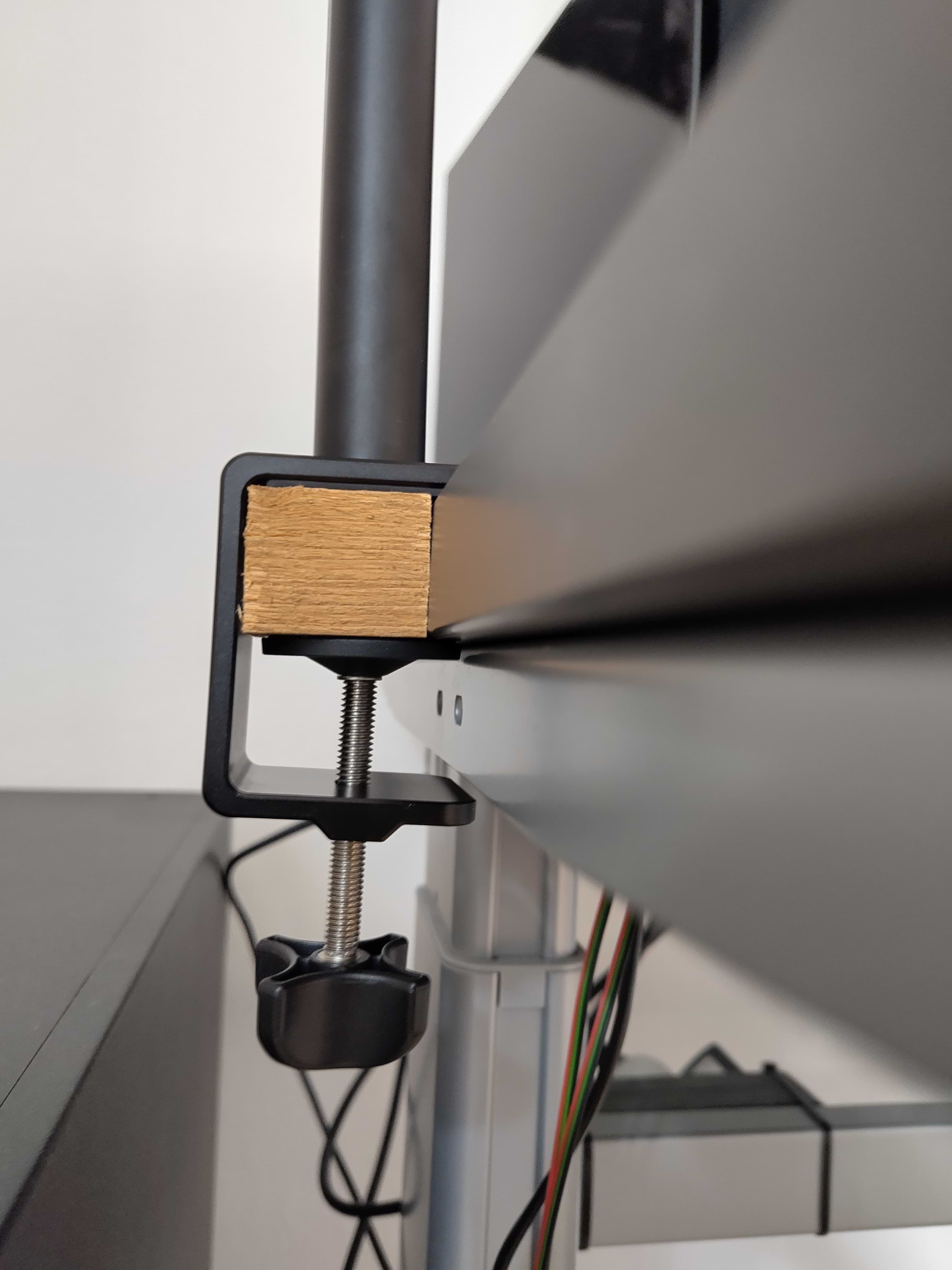

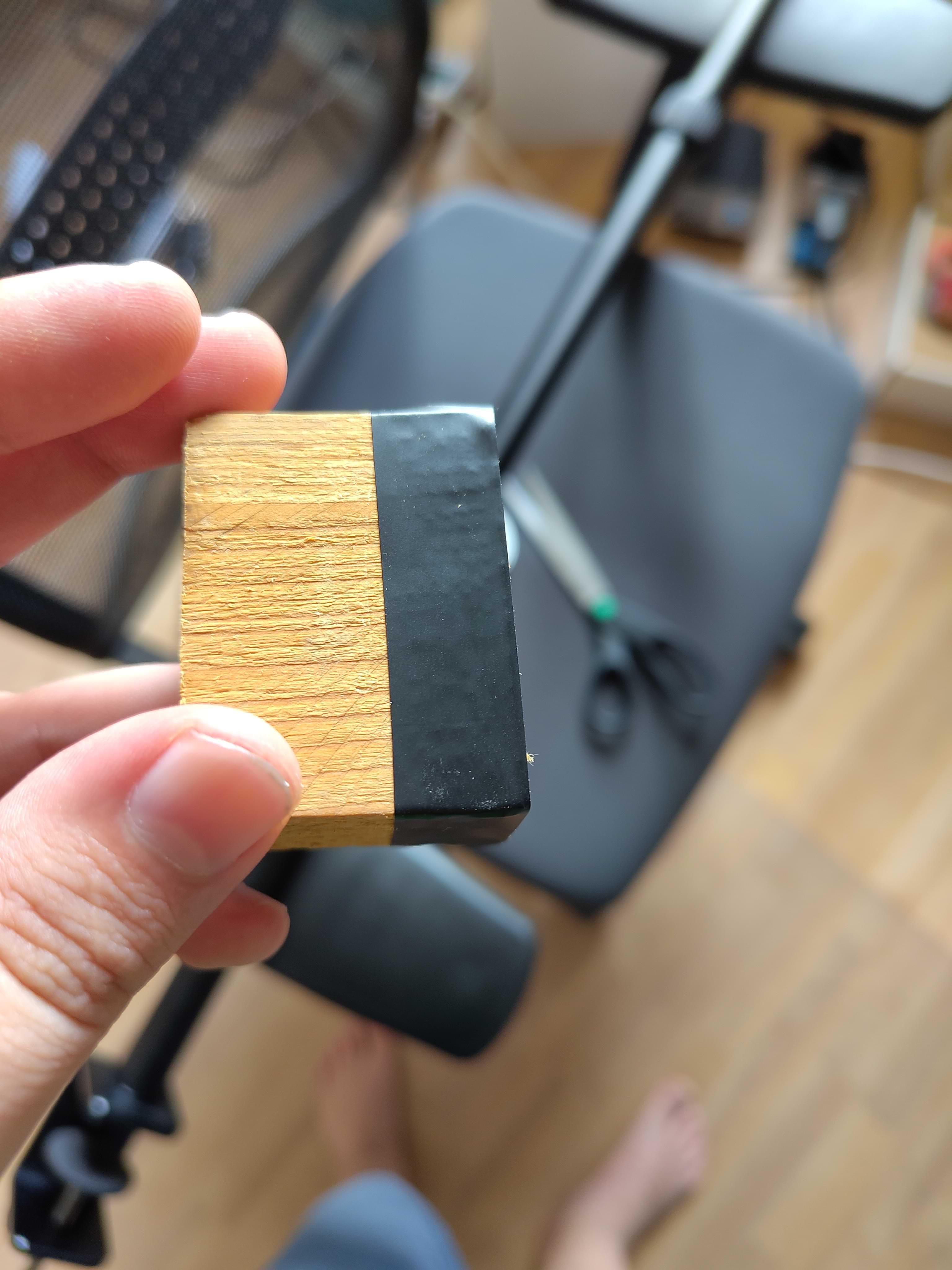

Also ein Stück Holz dazwischen.


Schwarzes Isolierband rum, damit es besser aussieht.

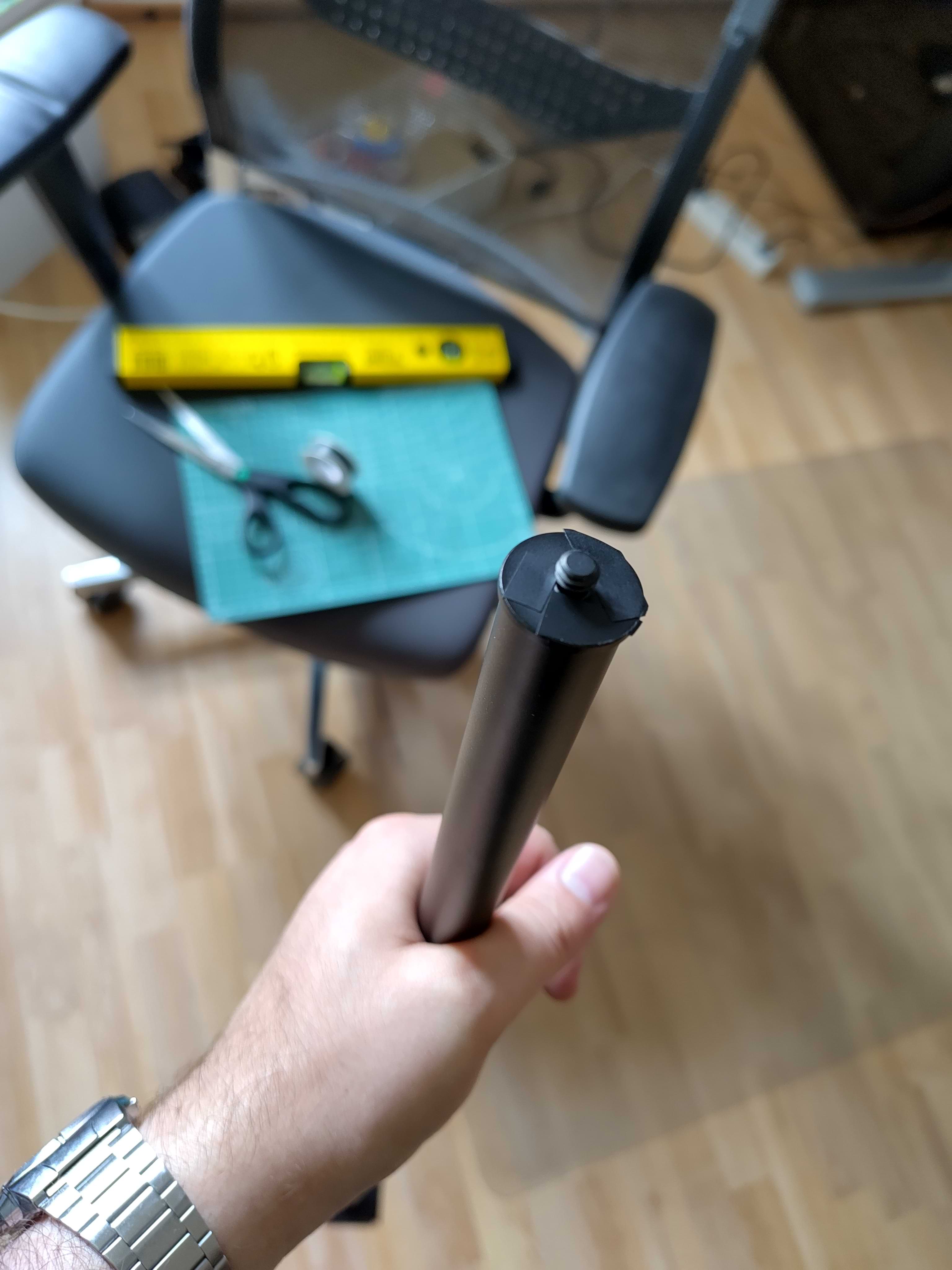

Die Blitzschiene überdrehte leicht. Auch da hilft Isolierband.




Die Verbindung ist aus Vierkantstahl ausm Baumarkt.


Eigentlich wollte ich ein Aluminium L-Profil. Aber die gab es im Baumarkt nur als 2,5m Stücke. Was nicht in mein Auto passt. Kürzen konnte sie der Baumarkt nicht. Also 2m Vierkantstahl und zuhause auf 1635mm abflexen.

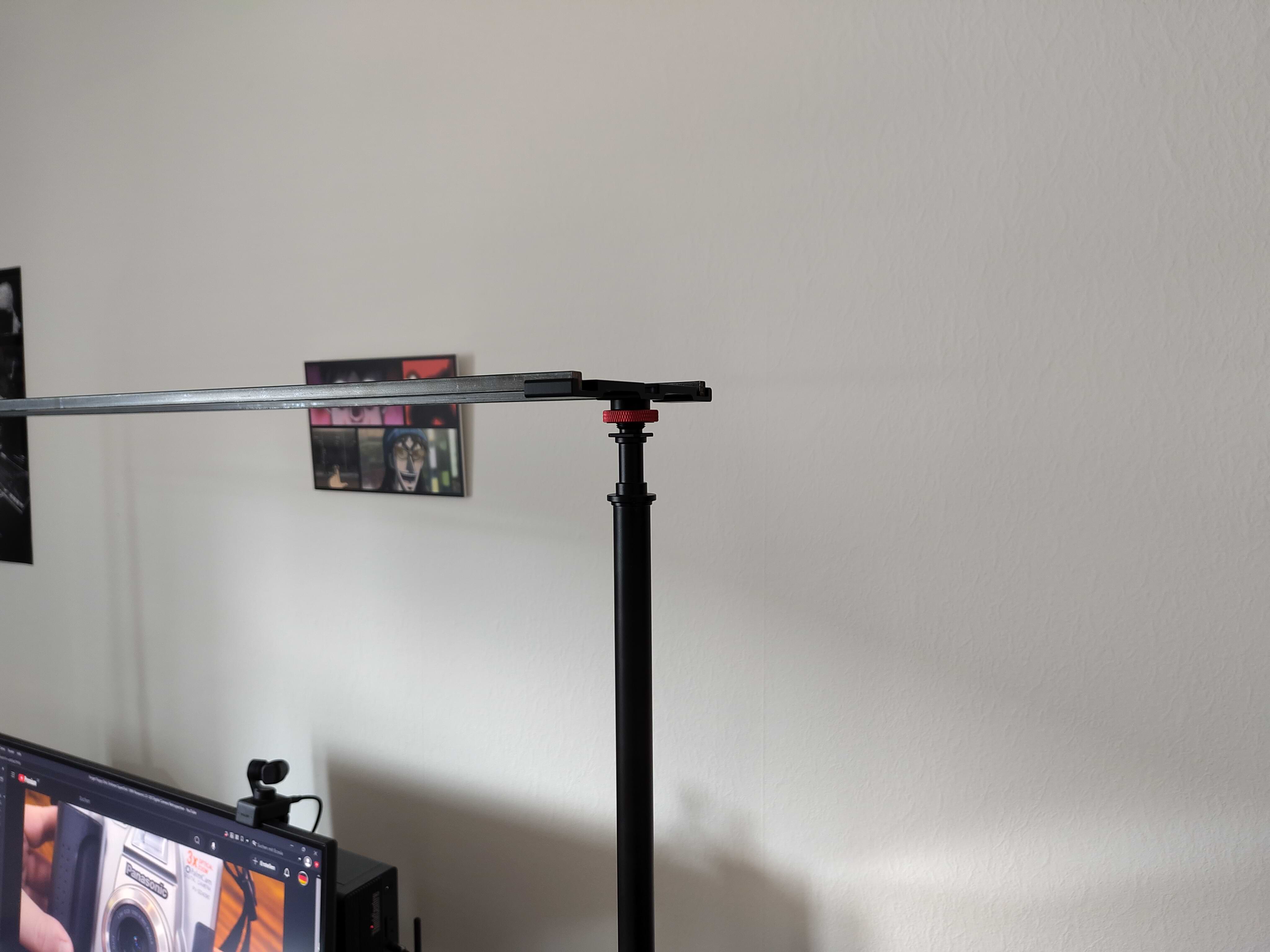

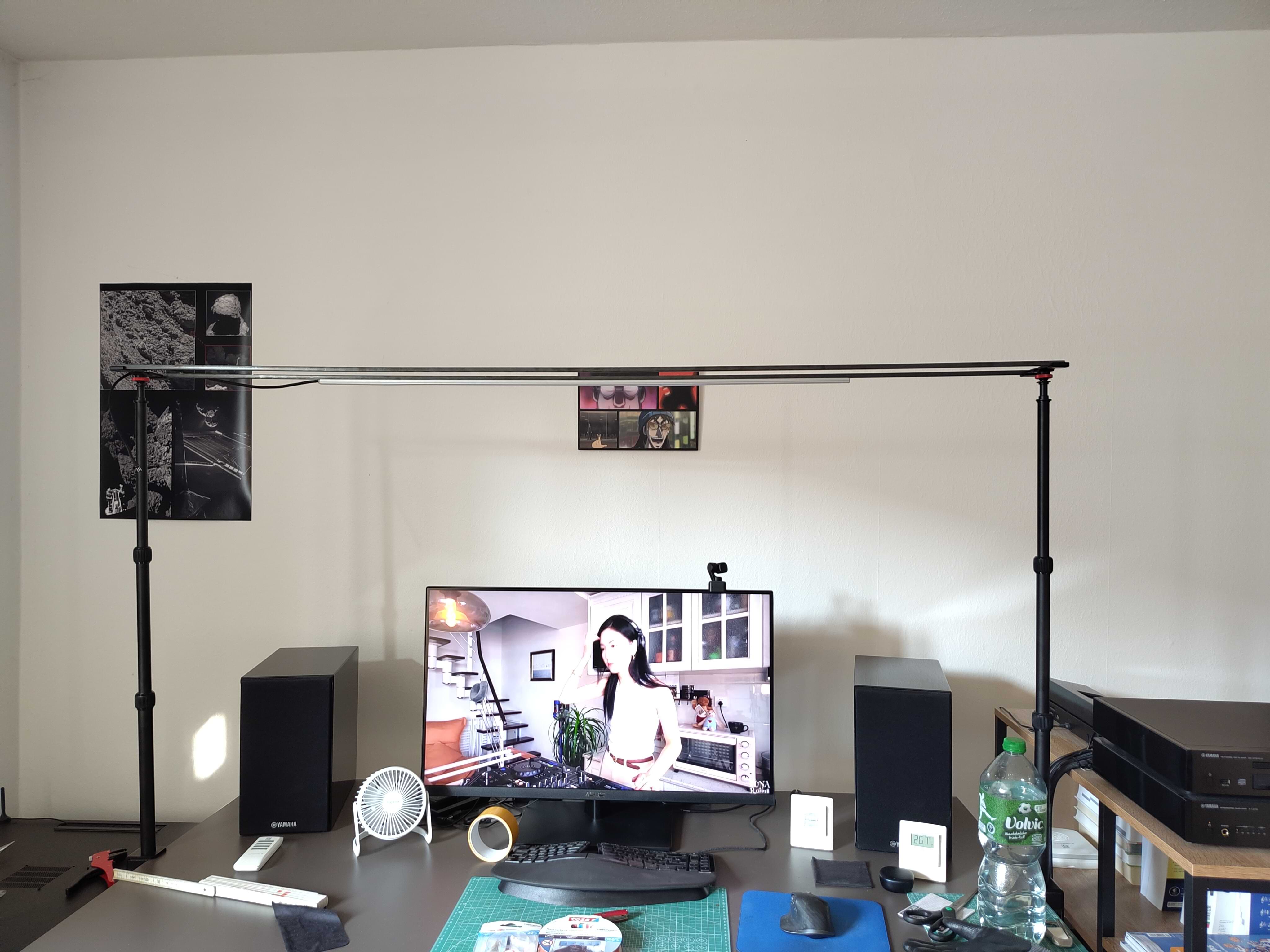

Einfach lose aufgelegt.

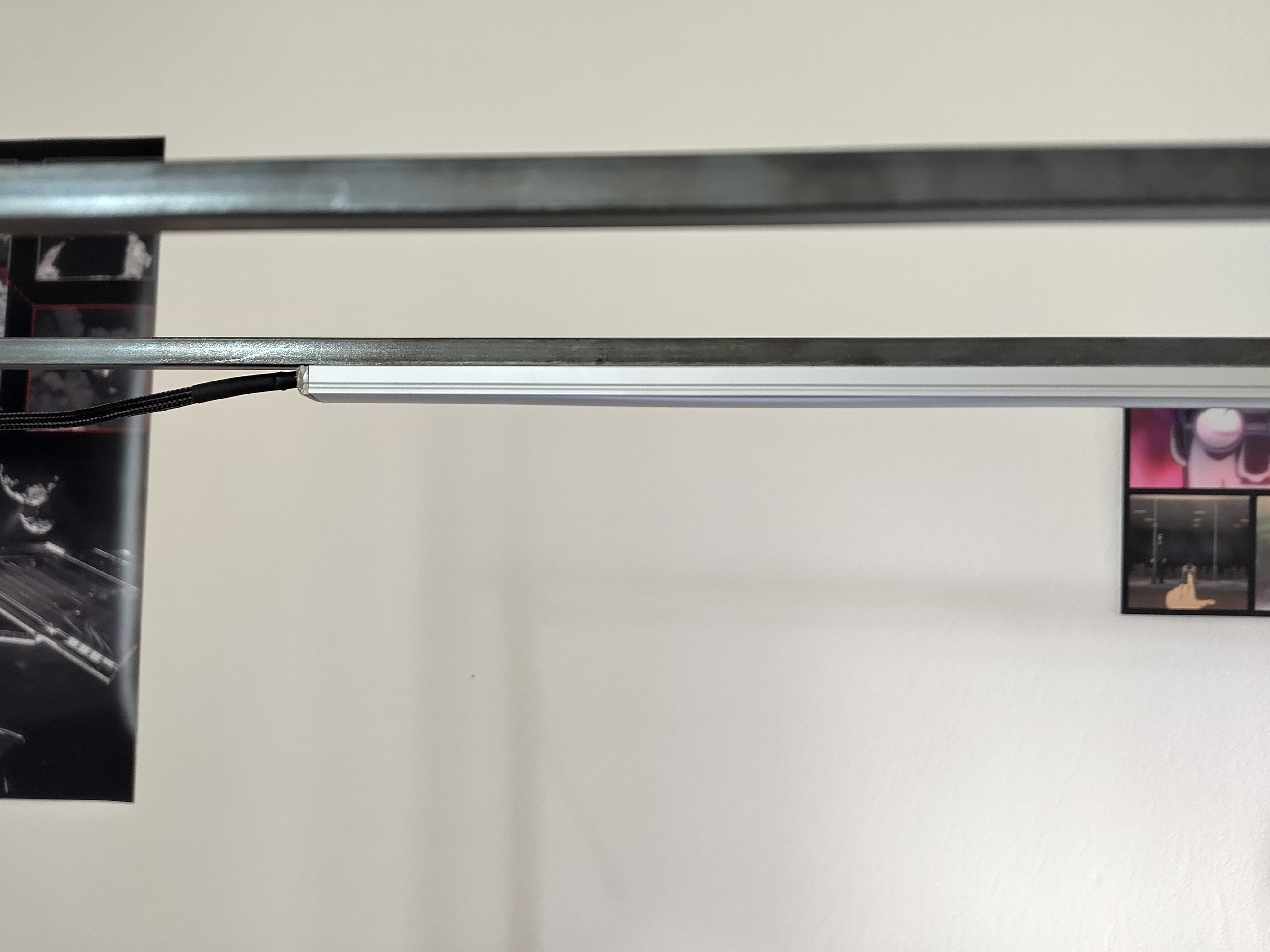

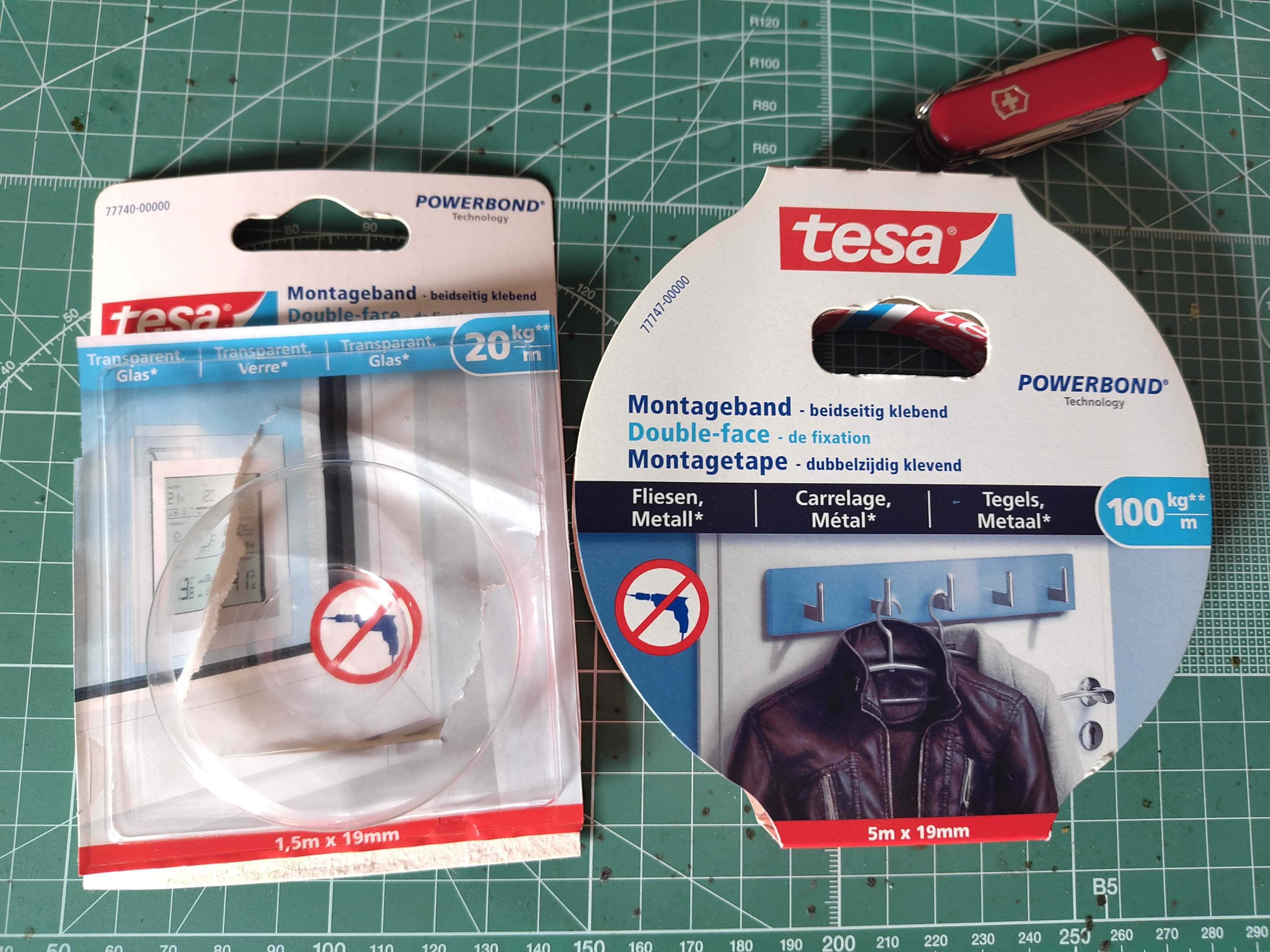

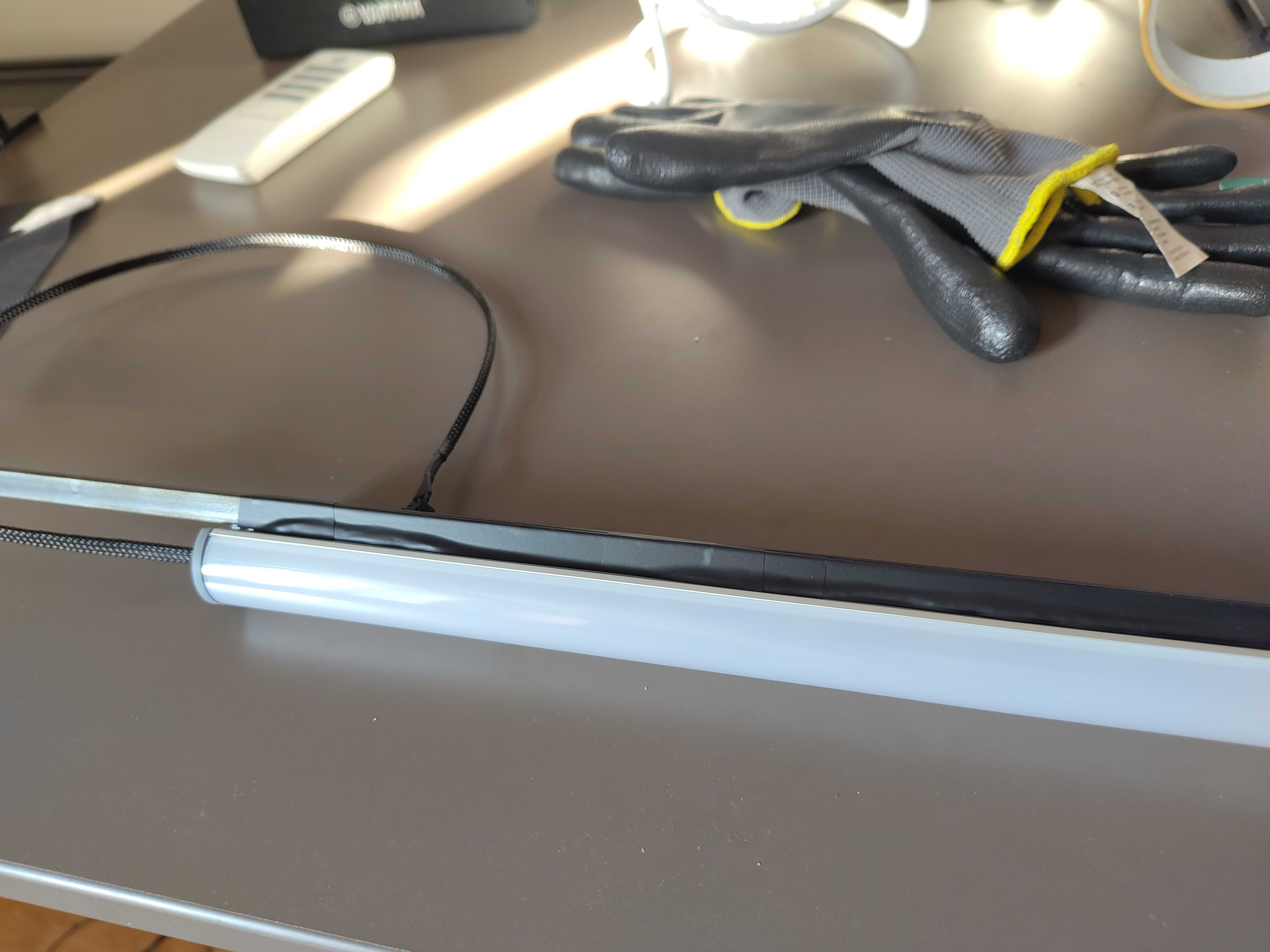

Die Profilstreifen wurden mit Montageband befestigt.


Beim einfachen Profilstreifen hat es wunderbar funktioniert.

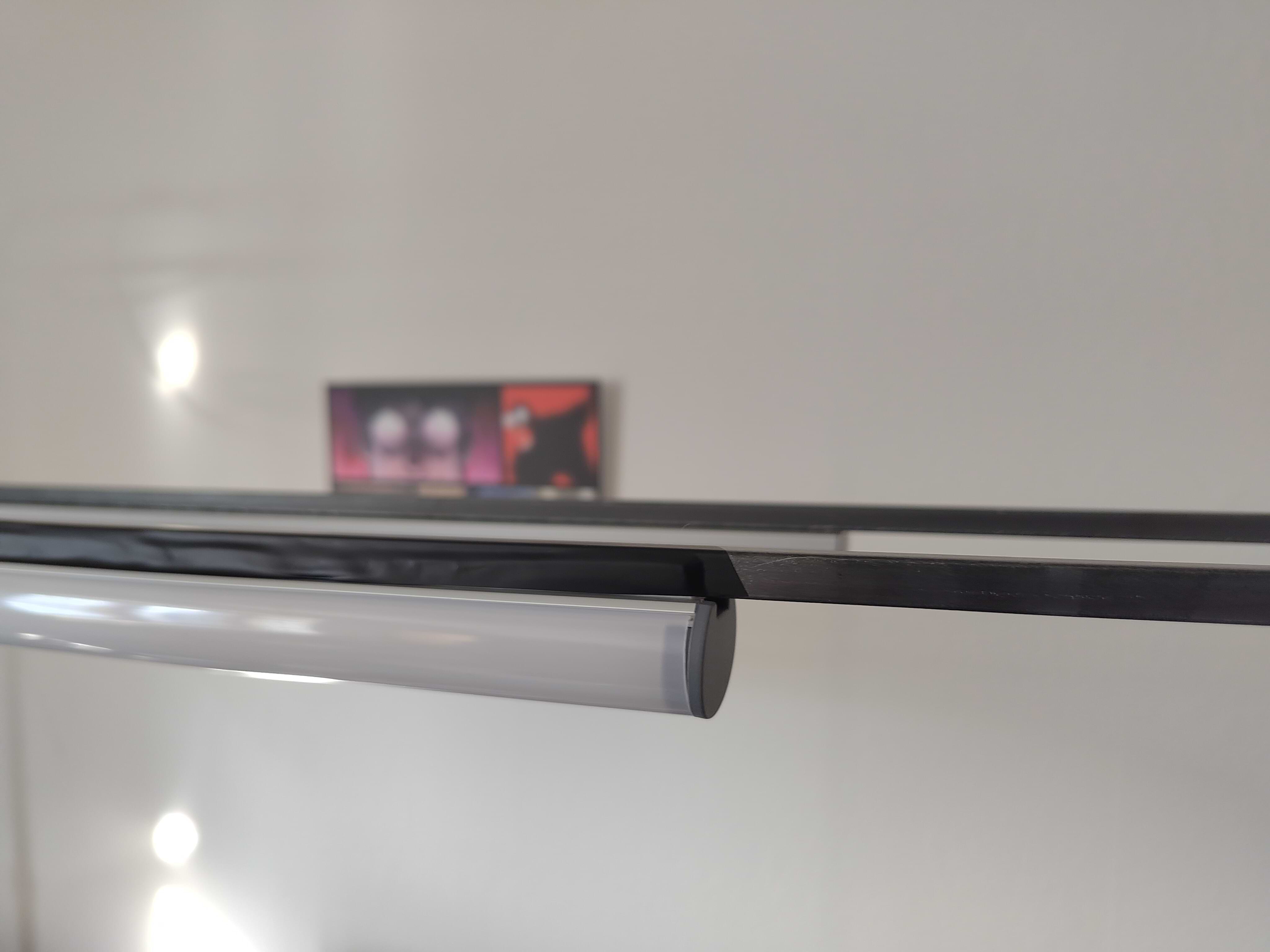

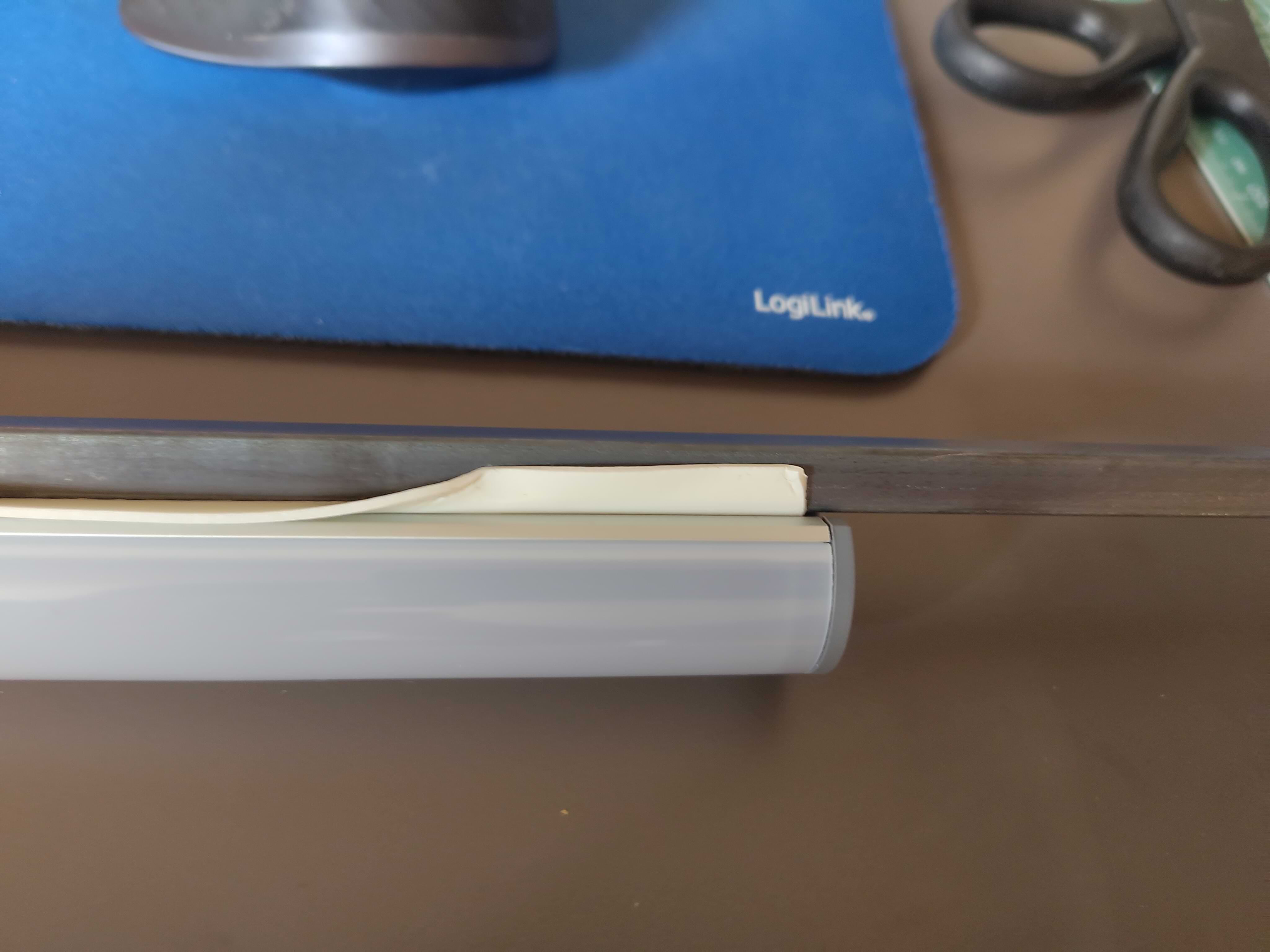

Beim Profilstreifen mit gewölbten Diffusor gibt es eine Aussparung, wo der Stahl eigentlich super reinpasst. Es war ein Fehler zu versuchen das dicke Montageband reinzudrücken. Bei 100kg Tragekraft pro Meter hätte es auch so gehalten. (Es ist unmöglich das Band längs zu teilen.

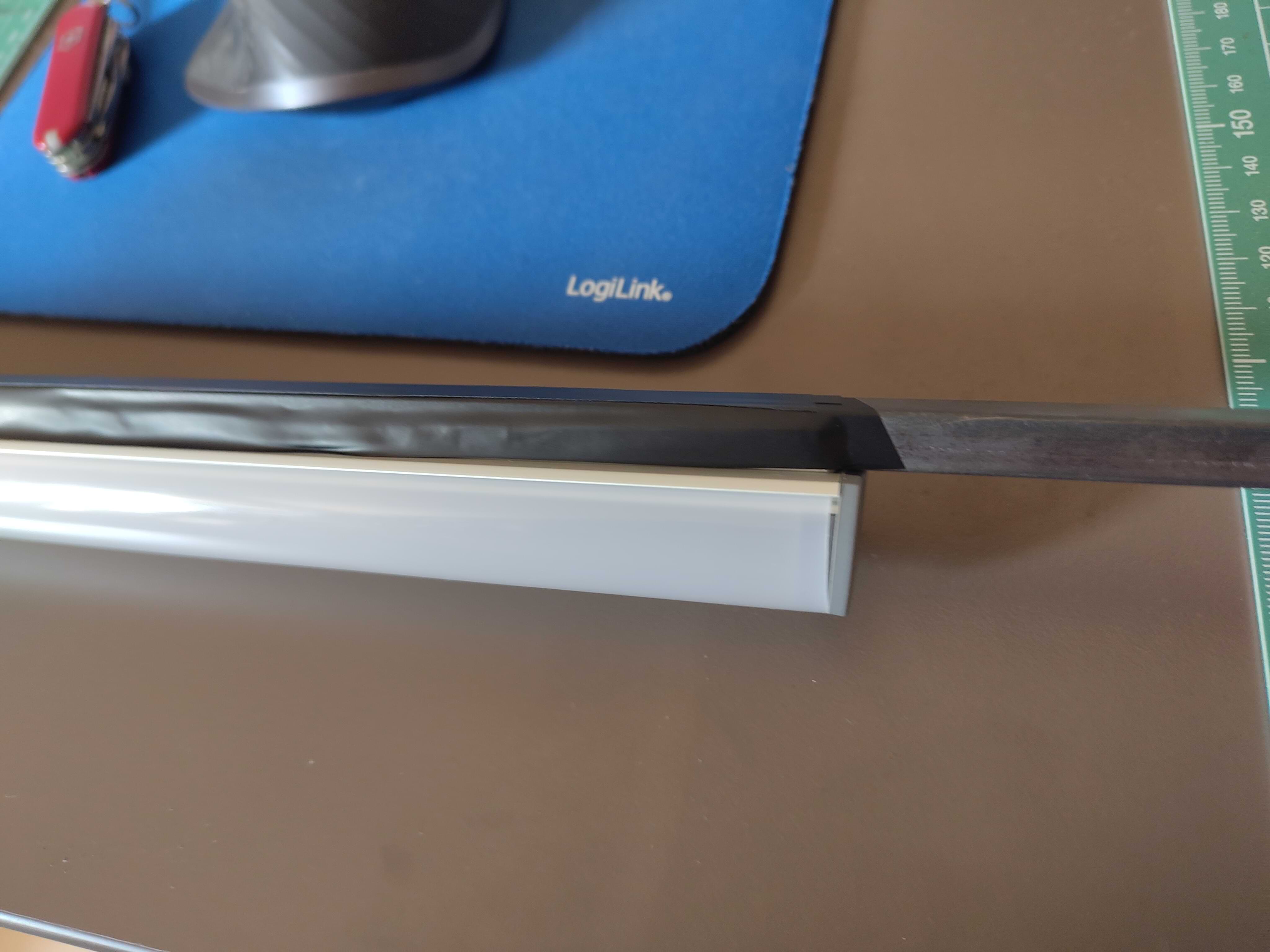

Ich hab das Band dann so gut es geht an den Stahlträger gedrückt und der Optik wegen mit Isolationsband überklebt.

























Später hab ich es noch etwas "näher" herangezogen.

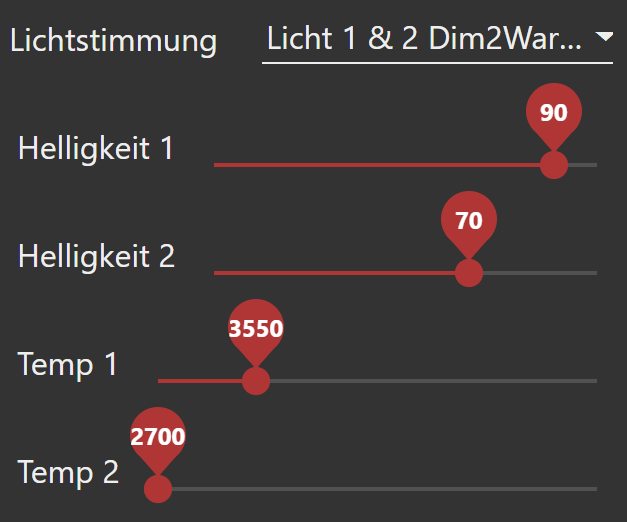

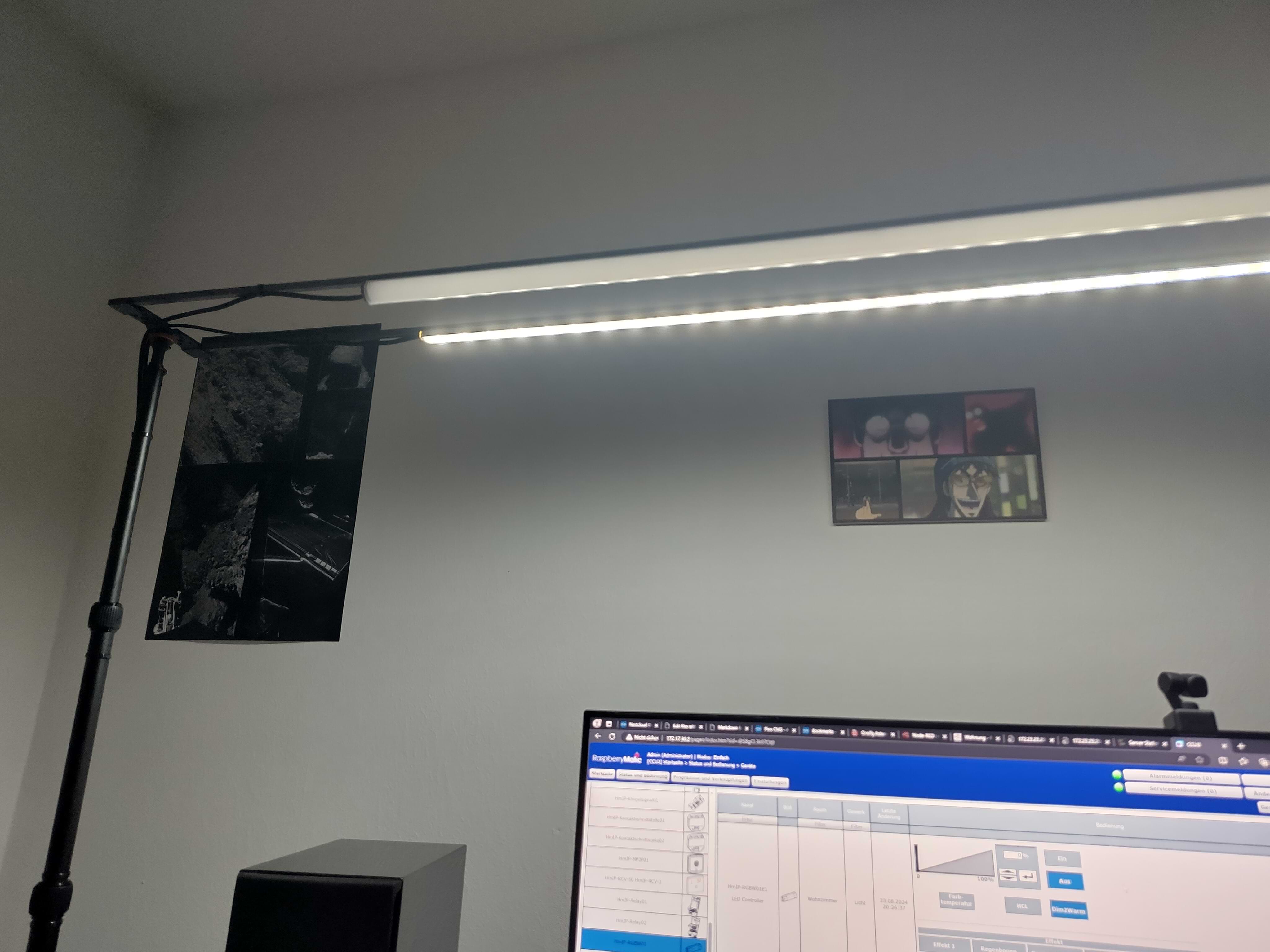

Node-RED Dashboard für Detaileinstellung. Ansonsten wird mit einer HmIP-RC8 Fernsteuerung geschaltet.

Gedanken zum Abschluss:

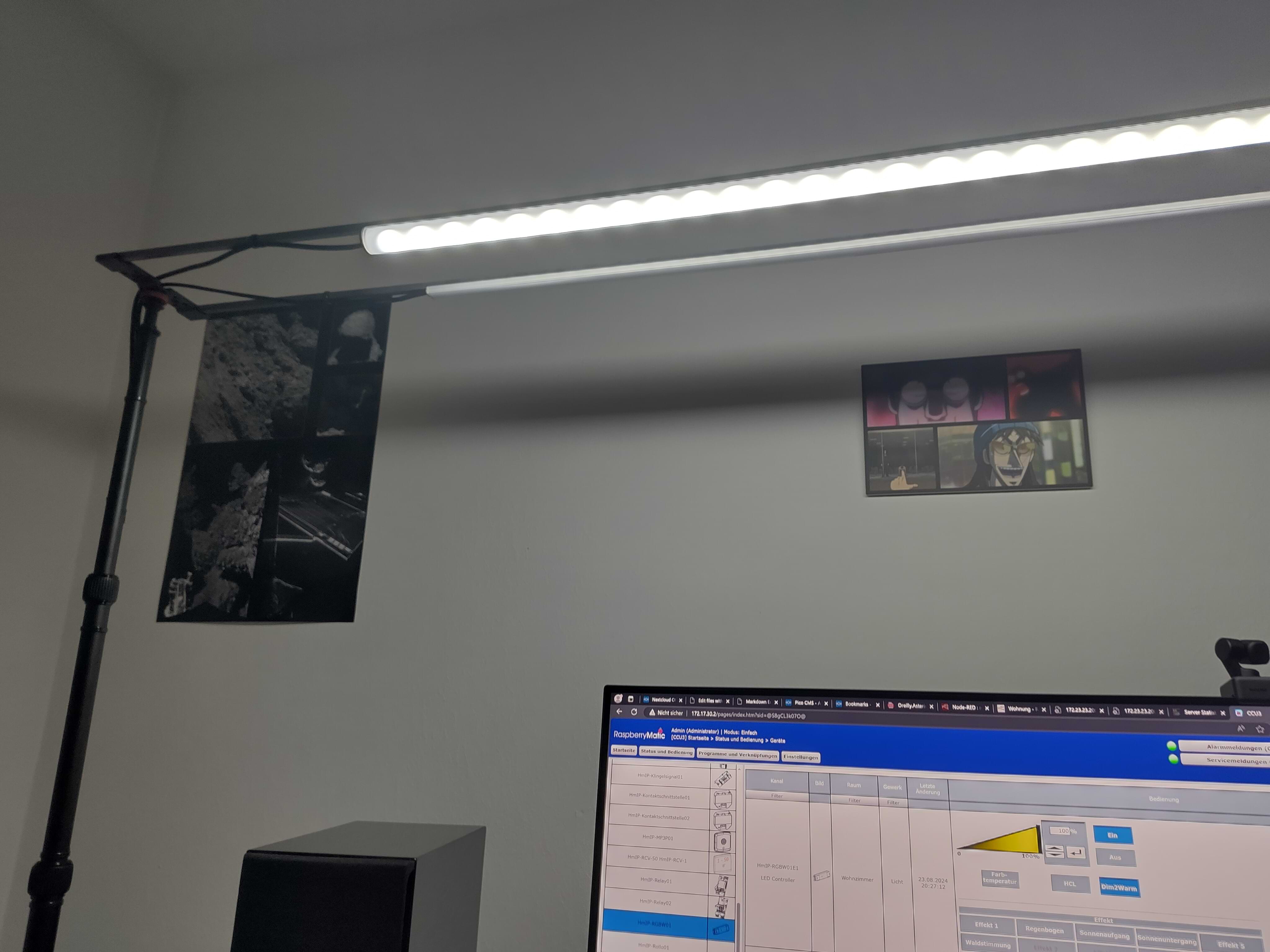

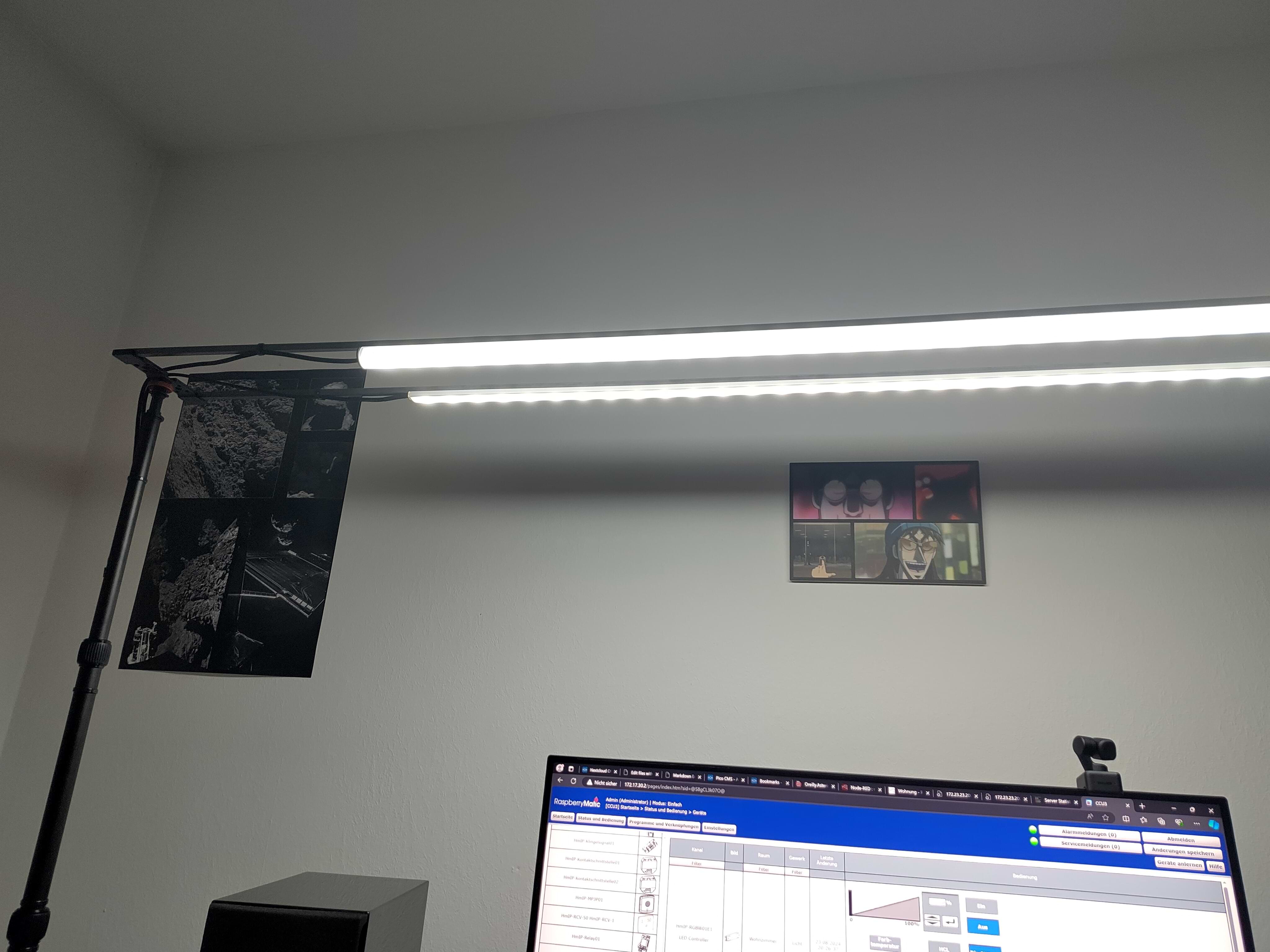

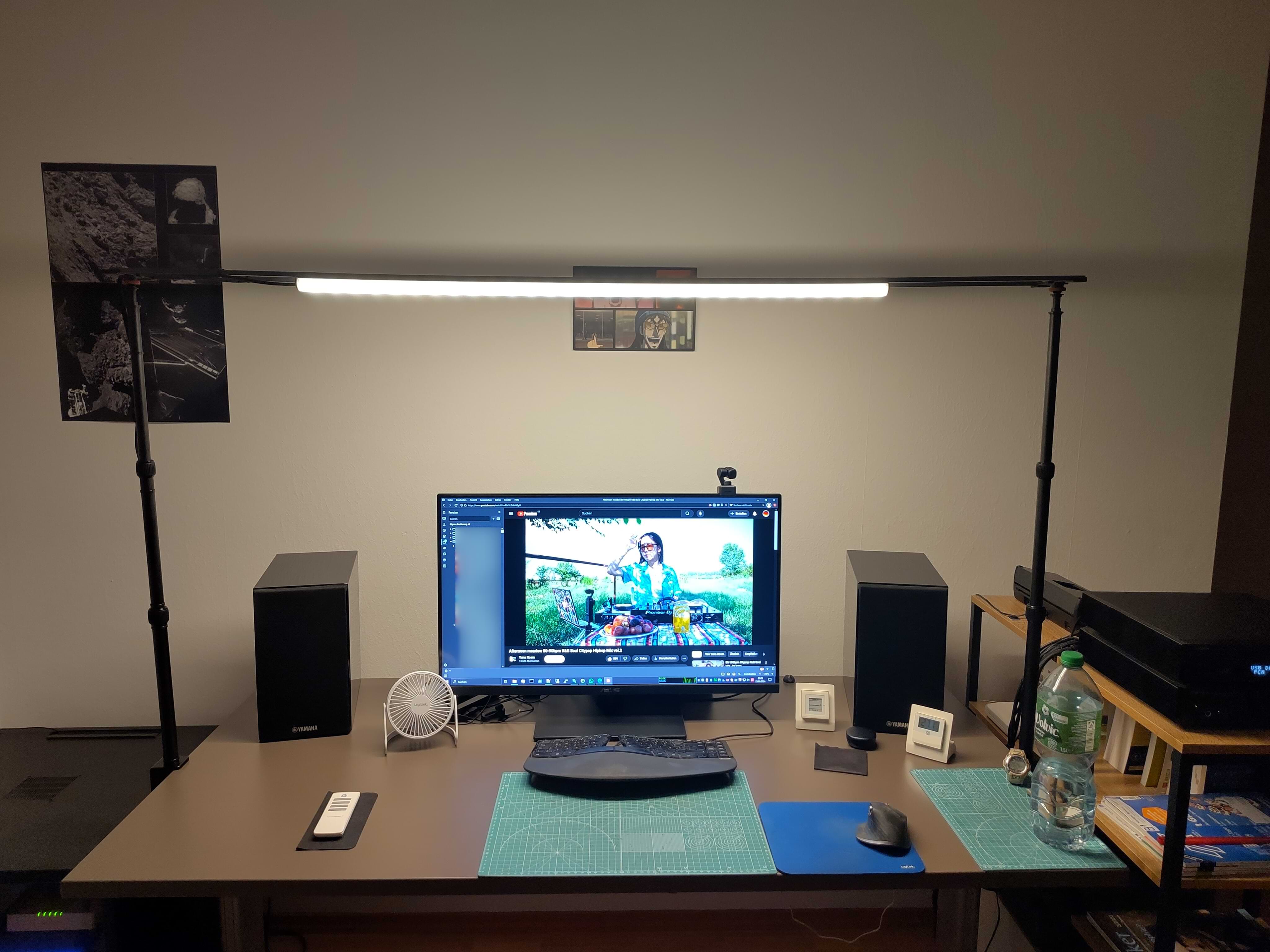

Als allgemeines Tisch- und teilweise Raumlicht bin ich zufrieden. Die Idee, das es auch als ScreenBar/Monitorlampe fungieren kann, hat nicht geklappt. Dazu ist der Diffusor des "normalen" LED-Profilstreifens zu gut. Ich glaube hier müssten mehrere Variablen bearbeitet werden. Einen nur 50cm breiten Profilstreifen mit höheren Wänden (evtl. ⎇BARDOLINO P1MH LED-Profil BARdolino hoch) mit klarer Abdeckung. Und das ganze dann vermutlich abgehangen.
Die Eigenschaft "Tunable White" von LED-Streifen hat mich jetzt auch nicht so vom Hocker gehauen. Ja man kann an der "Wärme"/Gelbheit des Lichtes drehen. Aber im Gegensatz zum Dimmen, mache ich das kaum. (Ich weis das beim Dimmen von TW-LEDs die "Wärme" mit einberechnet wird/werden kann. (Abhängig vom HmIP-RGBW Profil.)) Das Baumärkte mit Lampenabteilung natürlich aktive LED-Streifen ausstellen, hätte ich mir denken können, hatte ich bis zum kauf der Stahlträger aber nicht auf dem Schirm. Fürs nächste Projekt würde ich einfach zum Baumarkt gehen und mir die Streifen holen, bei denen mir die Farbe gefällt. Auch wenn die dann fest ist. (Dimmen kann man die ja alle.) Das hat dann auch den Vorteil, das man gleich vier Streifen mit einem HmIP-RGBW steuern kann. Was dessen Preisleistungsverhältnis verbessert.
